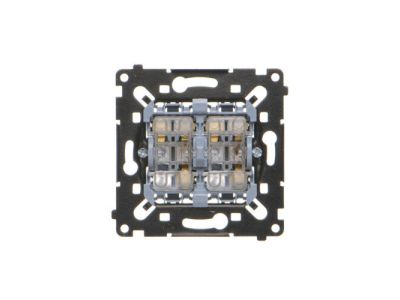

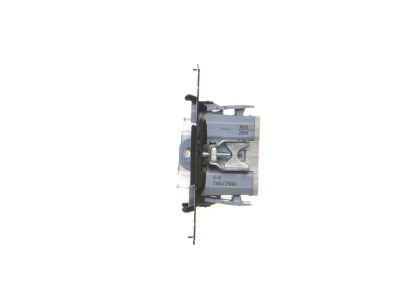

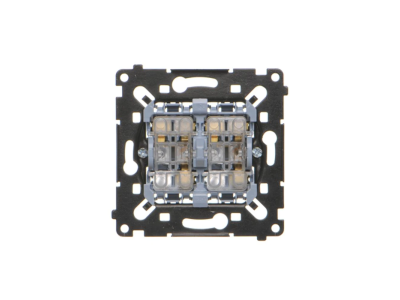

Łącznik schodowy podwójny (mechanizm) 10AX, 250V, zaciski śrubowe, czarna rama montażowa Simon 55 | SW6/2WMR Kontakt Simon

Alternatywny kod produktu: WMDL-0106L9R-0XX

Opis i Kluczowe Cechy

Łącznik schodowy podwójny w serii Simon 55 to mechanizm przeznaczony do sterowania oświetleniem z dwóch niezależnych punktów. Przeznaczony do pracy w obwodach 250V z prądem znamionowym do 10A (w przypadku obciążenia świetlówkowego). Wyposażony w zaciski śrubowe zapewniające pewne i trwałe połączenie przewodów. Czarna rama montażowa idealnie współgra z estetyką nowoczesnych instalacji.

• Prąd znamionowy 10AX (świetlówkowy): Zapewnia stabilne działanie z tradycyjnymi źródłami oświetlenia (żarówki, halogeny, świetlówki kompaktowe) oraz większością lamp LED.
• Napięcie znamionowe 250V: Kompatybilny z instalacjami domowymi i przemysłowymi niskiego napięcia.
• Zaciski śrubowe: Umożliwiają pewne podłączenie przewodów, eliminując ryzyko luzowania się połączeń w porównaniu do szybkozłączek.
• Stopień ochrony IP20: Przeznaczony do montażu wewnątrz pomieszczeń – chroni przed przypadkowym dotykiem, ale nie jest odporny na wilgoć.
• Czarna rama montażowa Simon 55: Design dopasowany do serii Simon 55, oferującej szeroką gamę elementów modułowych do estetycznych instalacji.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących wyłączników i łączników instalacyjnych, w tym normy PN-EN 60669-1 i PN-EN 60669-2-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Łącznik schodowy podwójny znajduje zastosowanie w miejscach wymagających sterowania oświetleniem z dwóch punktów, takich jak klatki schodowe, długie korytarze czy pomieszczenia z dwoma wejściami.

• Sterowanie oświetleniem klatki schodowej w budynkach mieszkalnych i biurowych.
• Zarządzanie oświetleniem w długich korytarzach lub korytarzach z dwoma wejściami.
• Instalacje w garażach, piwnicach lub pomieszczeniach gospodarczych z dwoma punktami dostępu.
• Mieszkania i domy jednorodzinne – elastyczne sterowanie oświetleniem w miejscach o dużym natężeniu ruchu.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Mechanizm należy zamontować w puszce instalacyjnej zgodnie z zaleceniami producenta (szczegółowe dane dotyczące wymiarów i sposobu montażu znajdują się w dokumentacji serii Simon 55). Podłączenie przewodów należy wykonać zgodnie z układem zacisków (L, 1, 2), zachowując odpowiednią polaryzację. Po zakończeniu montażu sprawdzić poprawność działania łącznika przy użyciu odpowiedniego testera.

FAQ

• Czy łącznik obsługuje podświetlenie? Tak, istnieje opcja wyposażenia mechanizmu w podświetlenie orientacyjne. Elementy podświetlenia nie są dołączone w standardowym wyposażeniu i należy je zakupić oddzielnie.
• Jaki jest kompatybilny osprzęt klawiszowy do tego łącznika? Mechanizm współpracuje z klawiszami podwójnymi serii TKW6/2/.., TKW6/2/X/.. oraz TKW6/2/X/AB/.. dostępnymi w ofercie Simon 55.
• Czy łącznik można stosować z lampami LED? Tak, łącznik obsługuje większość lamp LED o mocy do 10AX (przy odpowiednim obciążeniu). Zaleca się jednak sprawdzenie kompatybilności z konkretnym źródłem światła ze względu na charakterystykę pracy łączników schodowych z obciążeniami LED.
