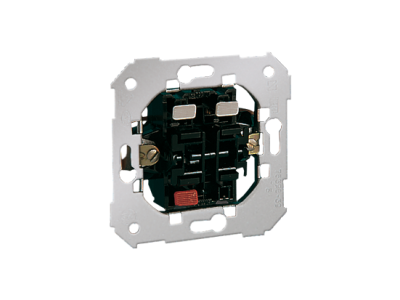

Łącznik schodowy podwójny (mechanizm) 10AX, 250V, szybkozłącza 75397-39 Simon 82 | 75397-39 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy podwójny o numerze katalogowym 75397-39 to zaawansowany mechanizm z prestiżowej serii Simon 82, zaprojektowany przez renomowanego producenta Kontakt Simon. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne i stabilne przełączanie obciążeń o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250V. Mechanizm ten został wyposażony w nowoczesne szybkozłącza, które znacząco skracają czas instalacji, eliminując konieczność użycia narzędzi do dokręcania zacisków śrubowych i gwarantując stałą siłę docisku przewodu przez cały okres eksploatacji.

Unikalną cechą serii Simon 82 jest innowacyjny kształt podstawy mechanizmu. Specyficzna konstrukcja sprawia, że produkt optycznie „wychodzi” ze ściany, tworząc trójwymiarowy efekt w otaczającej go przestrzeni. Jest to detal konstrukcyjny, który wyróżnia tę serię na tle standardowych rozwiązań osprzętowych. Mechanizm działa w trybie przełącznym (bistabilnym), co oznacza, że klawisz nie powraca samoczynnie do pozycji wyjściowej po zwolnieniu nacisku, co jest kluczowe dla intuicyjnej obsługi oświetlenia w układach schodowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Mechanizm spełnia wymagania dotyczące osprzętu elektroinstalacyjnego do użytku domowego i podobnego, co potwierdzają odpowiednie certyfikaty zgodności. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, a konstrukcja styków minimalizuje ryzyko wystąpienia łuku elektrycznego, co bezpośrednio przekłada się na długowieczność urządzenia i bezpieczeństwo przeciwpożarowe instalacji.

Zastosowanie

Łącznik schodowy podwójny znajduje zastosowanie przede wszystkim w rozbudowanych instalacjach oświetleniowych, gdzie wymagane jest sterowanie dwoma niezależnymi obwodami z dwóch lub więcej punktów. Idealnie sprawdza się w następujących scenariuszach:

• Ciągi komunikacyjne: Montaż na początku i końcu schodów lub w długich korytarzach, umożliwiający zapalenie światła na dole i zgaszenie go na górze.
• Pomieszczenia przechodnie: Sterowanie oświetleniem głównym oraz dekoracyjnym z różnych wejść do salonu lub sypialni.
• Systemy wielopunktowe: W połączeniu z łącznikami krzyżowymi pozwala na tworzenie skomplikowanych układów sterowania w dużych obiektach użyteczności publicznej.

Dzięki kompatybilności z ramkami linii Original oraz Select (wykonanymi z metalu i naturalnego drewna), mechanizm ten jest wybierany do wnętrz o wysokim standardzie wykończenia.

Wskazówki Montażowe

Instalacja mechanizmu 75397-39 powinna być przeprowadzona przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Wykorzystanie szybkozłączy pozwala na wsunięcie sztywnego przewodu (drutu) bezpośrednio w zacisk. W przypadku stosowania linek, zaleca się użycie tulejek zaciskowych.
• Osadzenie w puszce: Mechanizm należy stabilnie zamontować w puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych, dbając o odpowiednie wypoziomowanie podstawy.
• Personalizacja: Po zamontowaniu mechanizmu należy dobrać odpowiedni klawisz podwójny oraz ramkę z serii Simon 82 (Original lub Select), aby uzyskać pożądany efekt estetyczny.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik podwójny (świecznikowy)? Tak, łącznik schodowy może pełnić funkcję łącznika świecznikowego, jednak jego głównym przeznaczeniem jest praca w układach schodowych.
• Czy produkt zawiera klawisz w zestawie? Nie, przedmiotem sprzedaży jest sam mechanizm. Klawisze oraz ramki należy dokupić osobno, dopasowując je do kolorystyki wnętrza.
• Jakie przewody są zalecane do szybkozłączy? Szybkozłącza są zoptymalizowane pod kątem przewodów miedzianych typu drut o przekroju do 2,5 mm², co zapewnia najlepszą przewodność i pewność styku.
