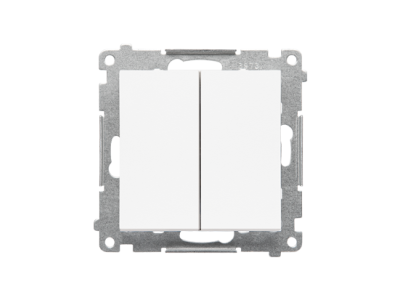

Łącznik schodowy podwójny bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TW6/2.01/X/111 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy podwójny z serii Simon 55 to zaawansowany moduł elektroinstalacyjny, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250 V~. Wykończenie w kolorze białym matowym nadaje osprzętowi nowoczesny i elegancki wygląd, który doskonale komponuje się z współczesnymi trendami architektonicznymi.

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji.
• Konstrukcja modułowa: Produkt dostarczany jest jako moduł, co pozwala na swobodną personalizację poprzez dobór odpowiednich ramek z serii Simon 55.
• Wysoka jakość materiałów: Wykorzystanie tworzywa termoplastycznego wzmocnionego dodatkami uszlachetniającymi zapewnia odporność na zarysowania oraz promieniowanie UV.
• Brak piktogramu: Czysta powierzchnia klawiszy bez oznaczeń pozwala na zachowanie minimalistycznej estetyki w prestiżowych wnętrzach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Łącznik schodowy podwójny znajduje szerokie zastosowanie w rozbudowanych układach sterowania oświetleniem. Jest niezastąpiony w klatkach schodowych, długich korytarzach oraz w pomieszczeniach przechodnich, gdzie zachodzi potrzeba niezależnego sterowania dwoma obwodami oświetleniowymi z dwóch różnych punktów. Dzięki swojej wytrzymałości prądowej 10 AX, idealnie sprawdza się w sterowaniu nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe.

Wskazówki Montażowe

Montaż modułu TW6/2.01/X/111 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w gniazda szybkozłączy. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, co zapobiega jego luzowaniu się podczas intensywnej eksploatacji. Po zamontowaniu modułu należy zatrzasnąć wybraną ramkę oraz klawisze.

FAQ

• Czy ten łącznik wymaga ramki? Tak, jest to moduł, który do pełnego montażu wymaga dokupienia ramki z serii Simon 55.
• Czy mogę użyć tego łącznika jako zwykłego łącznika świecznikowego? Tak, łącznik schodowy podwójny może pełnić funkcję łącznika świecznikowego (dwugrupowego), jednak jego głównym przeznaczeniem jest praca w układzie schodowym.
• Czy szybkozłącza są bezpieczne dla przewodów typu drut? Szybkozłącza są optymalizowane pod kątem przewodów typu drut, zapewniając im najlepszą powierzchnię styku i odporność na wyrwanie.
