Łącznik schodowy podwójny 10AX, czarny, NILOE STEP | 863508B Legrand

Opis i Kluczowe Cechy

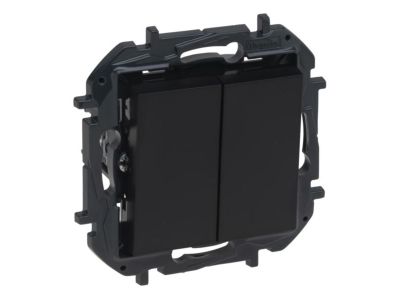

Łącznik schodowy podwójny 10AX w kolorze czarnym to zaawansowane rozwiązanie do sterowania oświetleniem w instalacjach schodowych, korytarzach i innych przestrzeniach wymagających wielopunktowej kontroli. Wbudowane podświetlenie LED w klawiszu ułatwia identyfikację położenia łącznika w ciemności. Mechanizm wyposażony w automatyczne zaciski ułatwia szybki montaż bez użycia narzędzi. Produkt wymaga uzupełnienia o ramkę dekoracyjną.

• Prąd znamionowy 10A: Przeznaczony do sterowania obwodami oświetleniowymi o łącznym prądzie do 10A, co odpowiada typowym obciążeniom oświetleniowym.
• Podświetlenie LED: Subtelne oświetlenie klawisza ułatwia lokalizację łącznika w warunkach słabego oświetlenia, zwiększając komfort użytkowania.
• Automatyczne zaciski: Szybkie i pewne podłączenie przewodów bez użycia śrubokręta – skraca czas montażu i minimalizuje ryzyko błędów.
• Kolor czarny matowy: Estetyczny design, który komponuje się z nowoczesnymi instalacjami elektrycznymi.
• Możliwość montażu wielokrotnego: System nacięć i uchwytów podtynkowych ułatwia łączenie kilku łączników w jednym miejscu, usprawniając instalację w konfiguracjach schodowych.

Zgodność z Normami

Łącznik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami europejskimi dotyczącymi aparatury modułowej, w tym PN-EN 60669-1 dla łączników do instalacji elektrycznych.

Zastosowanie

Łącznik schodowy podwójny 10AX przeznaczony jest do instalacji wymagających wielopunktowego sterowania oświetleniem.

• Sterowanie oświetleniem na klatkach schodowych w budynkach mieszkalnych i użyteczności publicznej.
• Korytarze i długie korytarze w biurowcach, hotelach i placówkach edukacyjnych.
• Schody zewnętrzne i wewnętrzne w budynkach prywatnych i komercyjnych.
• Pomieszczenia gospodarcze i techniczne, gdzie wymagane jest sterowanie oświetleniem z dwóch lub więcej punktów.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Łącznik montować w puszce instalacyjnej, z której uprzednio usunięto napięcie. Mechanizm należy wsunąć w puszkę, a następnie zablokować pazurkami. Przewody podłączać do automatycznych zacisków zgodnie z oznaczeniami na mechanizmie (L, 1, 2 – schemat podłączenia w dokumentacji). Ramka dekoracyjna musi być dobrana odpowiednio do stylistyki instalacji. Upewnić się, że łącznik jest przeznaczony wyłącznie do użytku wewnętrznego.

FAQ

• Czy łącznik wymaga ramki? Tak, łącznik schodowy podwójny 10AX wymaga zastosowania ramki dekoracyjnej, która nie jest dołączona do zestawu.
• Jaki jest maksymalny prąd łącznika? Łącznik przeznaczony jest do obwodów o prądzie znamionowym 10A – odpowiedni do typowych instalacji oświetleniowych.
• Czy łącznik może być stosowany w instalacjach zewnętrznych? Nie, produkt jest przeznaczony wyłącznie do użytku wewnętrznego ze względu na konstrukcję i materiały użyte do produkcji.
