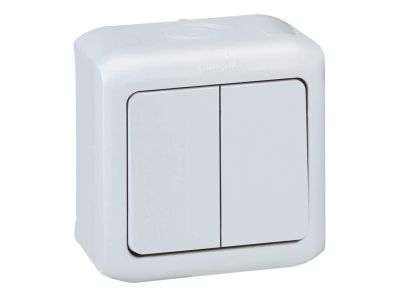

Łącznik schodowy podwójny 10AX, biały, Forix IP44 | 782361 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy podwójny Forix IP44 (symbol 782361) to kompletny mechanizm wyposażony w zaciski śrubowe, przeznaczony do sterowania obwodami oświetleniowymi z dwóch niezależnych przycisków. Przystosowany do pracy przy napięciu 250 V~ i obciążalności 10 AX, zapewnia bezpieczne łączenie obwodów z obciążeniem żarowym i LED. Stopień ochrony IP44 chroni przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm, co umożliwia montaż w pomieszczeniach wilgotnych oraz na zewnątrz (pod zadaszeniem). Elegancka biała obudowa (RAL 903) pasuje do większości aranżacji wnętrz.

• Obciążalność 10 AX / 250 V~: Gwarantuje bezpieczną pracę w obwodach oświetleniowych o znacznym obciążeniu, w tym żarowym i LED, bez ryzyka przegrzania styków.
• Stopień ochrony IP44: Zabezpiecza łącznik przed wilgocią i pyłem, umożliwiając montaż w łazienkach, kuchniach, piwnicach oraz wiatrołapach.
• Podwójny łącznik schodowy: Umożliwia sterowanie jednym obwodem oświetleniowym z dwóch różnych punktów (np. schody, korytarz) za pomocą dwóch niezależnych przycisków w jednej ramce.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów (zalecane: 1–2,5 mm²), łatwy montaż i konserwację.
• Kolor biały (RAL 903): Uniwersalne wykończenie z połyskiem, wpisujące się w nowoczesne i klasyczne wystroje wnętrz.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa dla łączników instalacyjnych, posiada certyfikat CE i jest zgodny ze standardami DIN. Przeznaczony do montażu w suchych i wilgotnych pomieszczeniach zgodnie z przepisami prawa budowlanego.

Zastosowanie

Łącznik schodowy podwójny Forix IP44 sprawdza się wszędzie tam, gdzie potrzebne jest wygodne sterowanie oświetleniem z dwóch niezależnych miejsc. Idealny do ciągów komunikacyjnych oraz obiektów narażonych na wilgoć.

• Sterowanie oświetleniem na schodach – możliwość włączania/wyłączania z dołu i z góry.
• Korytarze i długie ciągi piesze – wygodne zarządzanie światłem z dwóch końców.
• Pomieszczenia wilgotne (łazienki, kuchnie, piwnice) – dzięki IP44.
• Obiekty użytkowe i budynki mieszkalne – jako podstawowy element instalacji elektrycznej.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu w standardowej puszce podtynkowej lub natynkowej (zgodnie z instrukcją producenta). Zaciski śrubowe dokręcaj z momentem zgodnym z dokumentacją (zwykle 0,5–0,8 Nm). Przekrój przewodów dobierz do obciążenia (zalecane 1,5–2,5 mm² dla 10 AX). Upewnij się, że uszczelka IP44 jest prawidłowo osadzona przy montażu w strefach wilgotnych.

FAQ

• Czy łącznik ma podświetlenie? Nie, model 782361 nie posiada wbudowanego podświetlenia LED ani neonu. W razie potrzeby możesz zastosować zewnętrzny wskaźnik.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP44 oznacza ochronę przed bryzgami wody i ciałami stałymi >1 mm. Łącznik nadaje się do montażu w pomieszczeniach wilgotnych (łazienki, kuchnie) oraz na zewnątrz pod zadaszeniem, ale nie w miejscach narażonych na bezpośrednie działanie strugi wody.
• Jak działa tryb łącznika schodowego? Łącznik schodowy podwójny umożliwia sterowanie jednym obwodem oświetleniowym z dwóch oddzielnych lokalizacji. Każdy z dwóch przycisków w ramce działa niezależnie jako łącznik schodowy – wymaga to odpowiedniego okablowania (zgodnie ze schematem instalacji schodowej).
