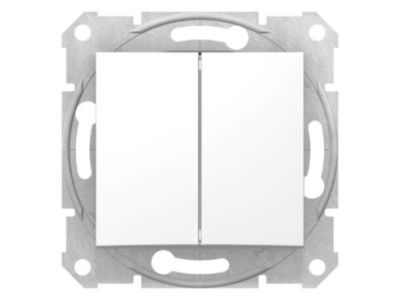

Łącznik schodowy podwójny 10AX/250V biały, Sedna | SDN0600121 Schneider Electric

Opis i Kluczowe Cechy

Łącznik schodowy podwójny z serii Sedna, produkowany przez renomowaną firmę Schneider Electric, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o wymagających systemach oświetleniowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX oraz napięciem roboczym 250V AC, co zapewnia bezpieczną i niezawodną pracę w standardowych instalacjach domowych i komercyjnych. Mechanizm działa na zasadzie klasycznego przełącznika bistabilnego, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, nie powracając samoczynnie do stanu pierwotnego.

• Podwójna funkcjonalność: Możliwość niezależnego sterowania dwoma oddzielnymi obwodami oświetleniowymi z jednego punktu instalacyjnego.
• Wysoka jakość wykonania: Wykończenie w kolorze białym z wysokiej jakości tworzywa odpornego na zarysowania i promieniowanie UV.
• Mechanizm schodowy: Pozwala na tworzenie układów sterowania oświetleniem z dwóch lub więcej lokalizacji, co znacząco podnosi komfort użytkowania w ciągach komunikacyjnych.
• Prąd 10AX: Oznaczenie 'X' wskazuje na zdolność łącznika do bezpiecznego przełączania obciążeń o charakterze indukcyjnym i fluorescencyjnym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz normy PN-EN 60669-1, co gwarantuje wysoką trwałość mechaniczną i elektryczną. Schneider Electric dba o to, aby seria Sedna była w pełni bezpieczna dla użytkownika końcowego oraz instalatora, zapewniając odpowiednią izolację i odporność na przebicia elektryczne.

Zastosowanie

Łącznik schodowy podwójny znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w długich korytarzach oraz w przestronnych salonach z wieloma punktami wejścia. Dzięki możliwości sterowania dwoma obwodami, jeden mechanizm może obsługiwać np. oświetlenie główne oraz dekoracyjne podświetlenie stopni schodowych, umożliwiając ich włączanie i wyłączanie z różnych końców pomieszczenia lub kondygnacji.

Wskazówki Montażowe

Montaż łącznika SDN0600121 powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe aspekty techniczne instalacji:

• Sposób montażu: Przeznaczony do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm.
• Podłączenie przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia, zazwyczaj 1,5 mm² lub 2,5 mm². Solidne zaciski zapewniają trwały styk elektryczny i minimalizują ryzyko przegrzania.
• Integracja z ramką: Produkt wymaga dopełnienia odpowiednią ramką z serii Sedna, co pozwala na estetyczne wykończenie instalacji i dopasowanie do wystroju wnętrza.
• Bezpieczeństwo: Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w obwodzie.

FAQ

Czy ten łącznik może pracować jako zwykły łącznik świecznikowy?
Tak, łącznik schodowy podwójny może pełnić funkcję łącznika świecznikowego, jeśli nie zostanie podłączony do drugiego łącznika schodowego w układzie parzystym.

Czy produkt zawiera ramkę w zestawie?
Zazwyczaj mechanizmy serii Sedna sprzedawane są bez ramek zewnętrznych, co pozwala na indywidualny dobór kolorystyki i konfiguracji wielokrotnych ramek.

Jaka jest różnica między łącznikiem schodowym a przyciskiem?
Łącznik schodowy po naciśnięciu zmienia swoją pozycję na stałe (przełącza obwód), natomiast przycisk (odbijający) posiada sprężynę, która przywraca go do pozycji wyjściowej po puszczeniu palca.
