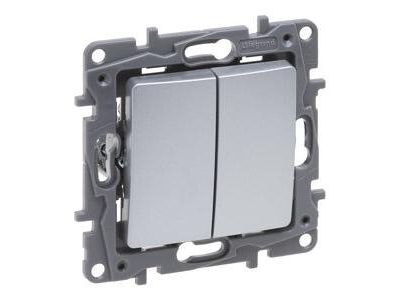

Łącznik schodowy podwójny 10 AX aluminium, Niloe Selection | 762102 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy podwójny 10 AX (symbol 762102) z korpusem aluminiowym to dedykowane rozwiązanie do instalacji schodowych, korytarzy i pomieszczeń wielopunktowych. Wyposażony w klawisz, pazurki montażowe oraz uchwyt, ułatwia precyzyjny montaż w puszkach instalacyjnych 60 mm. Zaciski automatyczne gwarantują szybkie i pewne połączenie przewodów, eliminując konieczność stosowania dodatkowych narzędzi.

• Znamionowy prąd łączeniowy 10 AX: Zapewnia stabilne sterowanie oświetleniem w obwodach o łącznym obciążeniu do 10 A, typowe dla instalacji schodowych i korytarzy.
• Zaciski automatyczne: Eliminują ryzyko poluzowania się przewodów, skracają czas montażu i zapewniają trwałość połączeń elektrycznych.
• Korpus aluminiowy: Lekki, odporny na korozję i wysokie temperatury, co gwarantuje długą żywotność w różnych warunkach środowiskowych.
• Montaż z klawiszem i pazurkami: Umożliwia szybkie i precyzyjne mocowanie w standardowych puszkach instalacyjnych 60 mm bez konieczności użycia wkrętów.
• Dodatkowy uchwyt montażowy: Ułatwia pozycjonowanie mechanizmu i stabilizację podczas instalacji, zwiększając komfort pracy montażowej.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej i instalacji elektrycznych. Został zaprojektowany zgodnie z normami PN-EN 60669-1 oraz posiada oznaczenie CE.

Zastosowanie

Łącznik schodowy podwójny 10 AX przeznaczony jest do sterowania oświetleniem w instalacjach schodowych, korytarzach, klatkach schodowych oraz innych pomieszczeniach wielopunktowych.

• Sterowanie oświetleniem schodowym z dwóch lub więcej punktów (np. przy wejściu i u góry schodów).
• Instalacje w budynkach mieszkalnych, biurowych, hotelowych i użyteczności publicznej.
• Stosowanie w standardowych puszkach instalacyjnych 60 mm, co ułatwia modernizację istniejących instalacji.
• Montaż w suchych pomieszczeniach, zgodnie z klasyfikacją środowiskową dla aparatury modułowej.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Mechanizm montować w standardowej puszce instalacyjnej 60 mm, wykorzystując pazurki lub wkręty. Przewody wprowadzać do zacisków automatycznych, dociskając je zgodnie z kierunkiem montażu. Zaleca się stosowanie ramki dekoracyjnej w celu estetycznego wykończenia instalacji. Po zakończeniu prac sprawdzić poprawność działania łącznika i szczelność połączeń.

FAQ

• Czy łącznik może być stosowany w obwodach 230V? Tak, łącznik 10 AX jest przystosowany do pracy w obwodach jednofazowych 230V AC.
• Jakie są zalecane przekroje przewodów do podłączenia? Zaciski automatyczne akceptują przewody o przekroju do 2,5 mm² – zgodnie z typowymi wymaganiami instalacji oświetleniowych.
• Czy łącznik jest wyposażony w ramkę? Mechanizm dostarczany jest z klawiszem, pazurkami i uchwytem montażowym, ale bez ramki dekoracyjnej. Ramkę dobiera się indywidualnie w zależności od stylistyki instalacji.
