Łącznik schodowy MOSAIC 10 AX 250 V 2 modułowy antracyt | 079111L Legrand

Opis i Kluczowe Cechy

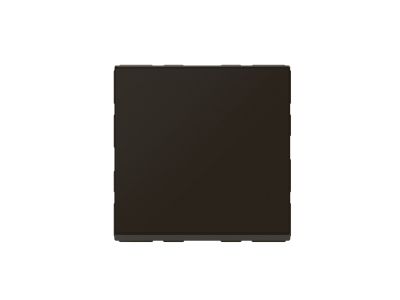

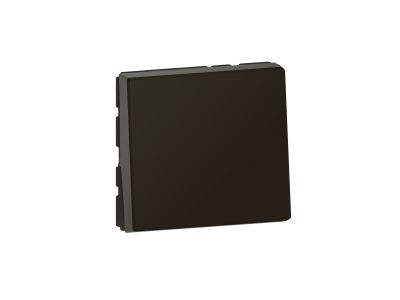

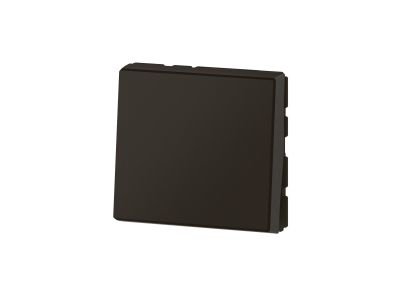

Łącznik schodowy MOSAIC 10 AX 250V w kolorze antracyt, zaprojektowany w formie 2 modułów, to kluczowy element instalacji do sterowania oświetleniem z dwóch punktów. Wyposażony w zaciski automatyczne ułatwiające szybki i pewny montaż, pozwala na wygodne, intuicyjne włączanie i wyłączanie światła w pomieszczeniach wielopunktowych.

• Prąd znamionowy 10 A: Bezpieczne zarządzanie obwodami oświetleniowymi o mocy do 2500W przy napięciu 230V, zgodnie z typowymi obciążeniami instalacji domowych.
• Napięcie 250V: Standardowe napięcie znamionowe dla instalacji oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• 2 moduły: Kompaktowa budowa pozwala na montaż w standardowych rozłącznikach i puszkach instalacyjnych.
• Zaciski automatyczne: Umożliwiają szybkie podłączanie przewodów bez konieczności użycia dodatkowych narzędzi, skracając czas instalacji.
• Kolor antracyt: Estetyczne i nowoczesne wykończenie, które doskonale komponuje się z innymi elementami instalacji w różnych stylach wnętrz.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dla łączników instalacyjnych, w tym normy PN-EN 60669-1 i PN-EN 60669-2-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik schodowy MOSAIC przeznaczony jest do sterowania oświetleniem z dwóch punktów, co czyni go idealnym rozwiązaniem w instalacjach domowych, biurowych oraz użyteczności publicznej.

• Sterowanie oświetleniem schodów i korytarzy w budynkach mieszkalnych.
• Kontrola oświetlenia w pomieszczeniach wielopunktowych, takich jak biura, korytarze biurowe czy sale konferencyjne.
• Instalacje w mieszkaniach i domach jednorodzinnych – wygodne włączanie światła z różnych miejsc.
• Miejsca użyteczności publicznej, gdzie potrzebne jest centralne sterowanie oświetleniem z co najmniej dwóch punktów.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, z zachowaniem wszelkich zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Mechanizm łącznika montować w standardowej puszce instalacyjnej, zabezpieczając go ramką i uchwytem uniwersalnym. Przewody podłączać do zacisków automatycznych zgodnie z oznaczeniami (L, 1, 2). Po zakończeniu montażu sprawdzić poprawność działania łącznika i jego interakcję z drugim łącznikiem schodowym w instalacji.

FAQ

• Czy łącznik MOSAIC można stosować w instalacjach na zewnątrz? Produkt przeznaczony jest do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy wybrać odpowiednią klasę szczelności IP (nie podaną w danych produktu).
• Czy łącznik jest kompatybilny z innymi łącznikami schodowymi? Tak, łącznik MOSAIC 2 modułowy jest standardowym elementem instalacji schodowych i współpracuje z innymi łącznikami schodowymi o takich samych parametrach.
• Jakie przewody mogą być podłączone do łącznika? Zaciski automatyczne pozwalają na podłączanie przewodów o przekroju do 2,5 mm² (standardowe dla instalacji oświetleniowych). Dokładny zakres średnic należy zweryfikować w dokumentacji producenta.
