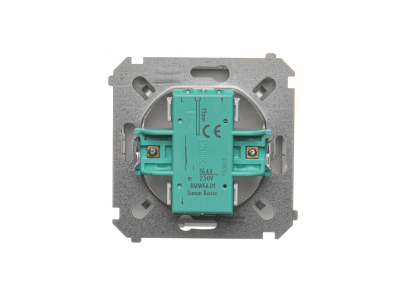

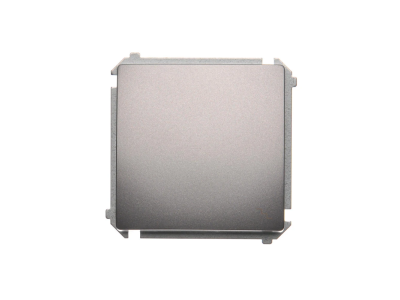

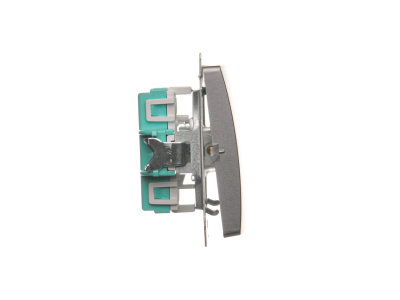

Łącznik schodowy (moduł) 16AX, 250V, zaciski śrubowe, stal inox BMW6A.01/21 Simon Basic | BMW6A.01/21 Kontakt Simon

Alternatywny kod produktu: WMUL-060x2x-J011

Opis i Kluczowe Cechy

Łącznik schodowy modułowy Simon Basic BMW6A.01/21 to urządzenie przeznaczone do montażu na szynie TH35 w rozdzielnicach elektrycznych. Oferuje prąd znamionowy 16AX i napięcie 250V, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu – konstrukcja zapewnia niezawodność łączeń oraz odporność na obciążenia prądowe bez ryzyka przegrzania styków. Wyposażony w zaciski śrubowe ułatwiające pewne i trwałe przyłączenie przewodów. Obudowa ze stali nierdzewnej (inox) zapewnia wysoką odporność mechaniczną i korozyjną, co sprawdza się w wymagających środowiskach instalacyjnych.

• Prąd znamionowy 16AX: gwarantuje bezpieczną pracę w obwodach o większym obciążeniu, np. przy sterowaniu grupami opraw oświetleniowych.
• Napięcie znamionowe 250V: kompatybilność z typowymi sieciami jednofazowymi 230V/50Hz z odpowiednim zapasem napięciowym.
• Zaciski śrubowe: umożliwiają szybki i pewny montaż przewodów o przekroju dostosowanym do prądu obciążenia, bez konieczności stosowania specjalistycznych narzędzi.
• Obudowa ze stali inox: podwyższona odporność na korozję i uszkodzenia mechaniczne – odpowiednia do instalacji w pomieszczeniach technicznych, garażach, warsztatach.
• Konstrukcja modułowa (1 moduł): oszczędność miejsca na szynie DIN, łatwość rozbudowy rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Został zaprojektowany i wyprodukowany zgodnie z wytycznymi dotyczącymi bezpieczeństwa użytkowania aparatury modułowej, co potwierdza jego niezawodność w standardowych instalacjach niskiego napięcia.

Zastosowanie

Łącznik schodowy Simon Basic BMW6A.01/21 znajduje zastosowanie wszędzie tam, gdzie konieczne jest sterowanie odbiornikami z dwóch lub więcej miejsc – klasyczne układy schodowe, ale także automatyka budynkowa.

• Sterowanie oświetleniem korytarzy, klatek schodowych, długich korytarzy – włączanie/wyłączanie z kilku punktów.
• Impulsowe sterowanie stycznikami, przekaźnikami bistabilnymi lub modułami PLC w instalacjach inteligentnego budynku.
• Przełączanie obwodów sygnalizacyjnych, wentylacyjnych lub grzewczych w układach wymagających zmiany stanu z dwóch lokalizacji.
• Rozbudowa istniejącej rozdzielnicy o funkcję schodową przy modernizacji instalacji.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy tym urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać z momentem zgodnym z dokumentacją producenta – zbyt słabe dokręcenie grozi iskrzeniem, zbyt mocne może uszkodzić obudowę. Przekrój przewodów należy dobrać do prądu znamionowego i obciążenia, zgodnie z normami instalacyjnymi.

FAQ

• Czy łącznik jest podświetlany (neon/LED)? W dostępnych danych katalogowych nie ma informacji o podświetleniu. Łącznik wykonywany jest w wersji bez elementów świetlnych.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 – ochrona przed dotknięciem palcami i ciałami stałymi >12 mm. Podczas instalacji należy zapewnić odpowiednie osłony.
• Jaki tryb pracy realizuje ten łącznik? Jest to łącznik schodowy (przełączny, SPDT). Umożliwia załączanie i wyłączanie obwodu z dwóch lub więcej punktów sterowania (układ schodowy).
