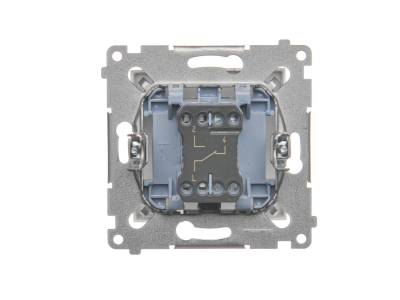

Łącznik schodowy (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat DW6A.01/43 Simon 54 | DW6A.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-060x2x-043

Opis i Kluczowe Cechy

Łącznik schodowy modułowy Simon 54, symbol DW6A.01/43, to urządzenie przeznaczone do zmiany stanu obwodu oświetleniowego z dwóch lub więcej niezależnych punktów. Dzięki prądowi znamionowemu 16AX przy napięciu 250V AC pozwala bezpiecznie sterować obciążeniami żarowymi i rezystancyjnymi bez ryzyka przegrzania styków. Wyposażony w zaciski śrubowe, dostępny w kolorze srebrnym matowym. Montowany na szynie DIN TH35.

• Prąd znamionowy 16AX przy 250V AC: gwarantuje pewną pracę w obwodach o znacznym obciążeniu, szczególnie z tradycyjnymi żarówkami i halogenami, minimalizując ryzyko przegrzania styków.
• Zaciski śrubowe: zapewniają solidne i trwałe połączenie przewodów, ułatwiając instalację i serwis.
• Działanie bistabilne (bez samopowrotu): po naciśnięciu zmienia stan i pozostaje w nowym położeniu – idealne do klasycznego sterowania schodowego.
• Kolor srebrny mat: estetyczny wygląd, komponuje się z nowoczesnymi rozdzielnicami i szafkami elektrycznymi.
• Modułowa konstrukcja: przeznaczona do montażu na szynie TH35 w rozdzielnicach, umożliwia łatwą rozbudowę systemu sterowania oświetleniem.

Zgodność z Normami

Łącznik schodowy Simon 54 spełnia wymagania europejskich norm bezpieczeństwa dla aparatury modułowej i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla łączników instalacyjnych, co gwarantuje niezawodność w codziennej eksploatacji.

Zastosowanie

Łącznik schodowy modułowy DW6A.01/43 sprawdza się wszędzie tam, gdzie potrzebne jest wygodne włączanie i wyłączanie obwodu oświetleniowego z dwóch lub więcej punktów. Jest podstawowym elementem w instalacjach wymagających lokalnego sterowania w wielu miejscach.

• Sterowanie oświetleniem na klatkach schodowych (początek i koniec schodów, a z dodatkowymi łącznikami krzyżowymi – także na podestach).
• Sterowanie oświetleniem w długich korytarzach, gdzie włączniki znajdują się na obu końcach.
• Zastosowanie w systemach automatyki budynkowej do przełączania obwodów sygnalizacyjnych lub pomocniczych.
• Może być używany jako przełącznik dwukierunkowy w obwodach sterowania styczników, przekaźników lub wejść PLC.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Łącznik montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Dokręcanie zacisków śrubowych należy wykonać z momentem dokręcania podanym w dokumentacji. Przekrój podłączanych przewodów powinien być dobrany do prądu obciążenia (zalecane 1,5–2,5 mm² dla typowych obwodów oświetleniowych). Po zakończeniu montażu sprawdzić poprawność działania.

FAQ

• Czy łącznik jest wyposażony w podświetlenie LED? Nie, łącznik nie ma wbudowanego podświetlenia. W razie potrzeby można zastosować zewnętrzne lampki sygnalizacyjne.
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowa aparatura modułowa przeznaczona do montażu w rozdzielnicach ma zazwyczaj IP20 (ochrona przed dotykiem i ciałami stałymi >12 mm).
• Czy łącznik nadaje się do obciążeń LED? Parametr 16AX dotyczy głównie obciążeń żarowych i rezystancyjnych. W przypadku nowoczesnych źródeł LED o charakterze pojemnościowym zaleca się sprawdzenie kompatybilności lub zastosowanie łącznika o odpowiedniej kategorii (np. 16A AC-1).
