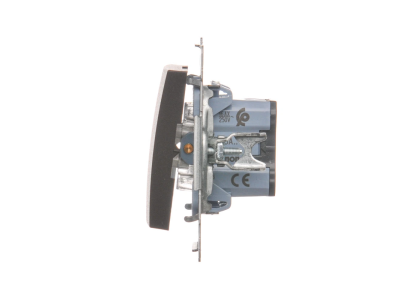

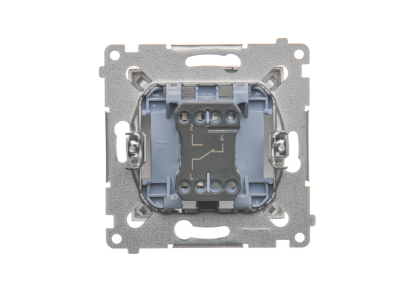

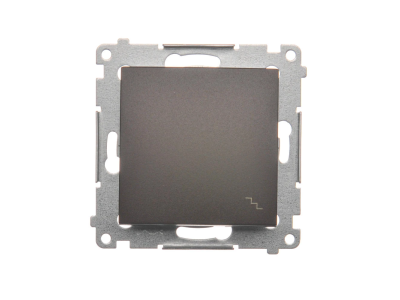

Łącznik schodowy (moduł) 16AX, 250V, zaciski śrubowe, brąz mat DW6A.01/46 Simon 54 | DW6A.01/46 Kontakt Simon

Alternatywny kod produktu: WMDL-060x2x-046

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) Simon DW6A.01/46 o prądzie znamionowym 16AX (dla obciążeń żarowych) i napięciu 250V zapewnia bezpieczne sterowanie oświetleniem z dwóch lub więcej miejsc. Wyposażony w zaciski śrubowe gwarantujące pewne połączenie przewodów. Obudowa w kolorze brąz mat (brąz matowy) nadaje się do estetycznego montażu w rozdzielnicach i puszkach instalacyjnych. Przeznaczony do pracy z typowymi obwodami jednofazowymi, kompatybilny z instalacjami 230V/250V.

• Prąd znamionowy 16AX: Umożliwia bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu (np. żarówki, halogeny, LED z odpowiednim współczynnikiem) bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V: Kompatybilność z typowymi instalacjami jednofazowymi, zapewniająca niezawodną pracę w standardowych sieciach niskiego napięcia.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i demontażu, minimalizujące ryzyko luzowania się połączeń w długotrwałej eksploatacji.
• Kolor brąz mat: Eleganckie wykończenie, które wpasowuje się w nowoczesne i klasyczne aranżacje rozdzielnic oraz instalacji natynkowej.
• Funkcja łącznika schodowego: Umożliwia sterowanie odbiorem (np. oświetleniem) z dwóch niezależnych miejsc, a po dodaniu łącznika krzyżowego – z dowolnej liczby punktów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (CE). Jako aparatura modułowa przeznaczona jest do montażu w rozdzielnicach zgodnych z polskimi przepisami oraz zasadami wiedzy technicznej. Gwarantuje bezpieczną eksploatację przy zachowaniu zaleceń producenta i prawidłowym montażu przez wykwalifikowany personel.

Zastosowanie

Łącznik schodowy Simon DW6A.01/46 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wygodne włączanie i wyłączanie oświetlenia z dwóch niezależnych punktów. Idealnie sprawdza się w instalacjach domowych, biurowych i komercyjnych.

• Sterowanie oświetleniem na klatkach schodowych – włączanie i wyłączanie światła z dołu i góry schodów.
• Korytarze, hole i długie przejścia – umożliwienie wygodnej kontroli światła z obu końców.
• Duże pomieszczenia (sale konferencyjne, hale) – w połączeniu z łącznikami krzyżowymi sterowanie z wielu miejsc.
• Automatyka budynkowa – wykorzystanie w prostych układach sterowania oświetleniem bez centralnego systemu.

Wskazówki Montażowe

Montaż i podłączanie łącznika schodowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy w instalacjach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu znamionowego (zalecany 1,5-2,5 mm²). Po montażu sprawdź poprawność połączeń oraz brak zwarć przed ponownym załączeniem napięcia.

FAQ

• Czy łącznik ma wbudowane podświetlenie (LED)? Nie, model DW6A.01/46 nie posiada funkcji podświetlenia. Jest to standardowy łącznik schodowy przeznaczony do suchych miejsc bez dodatkowej sygnalizacji. W przypadku potrzeby sygnalizacji zalecamy wybór wariantu z podświetleniem lub montaż oddzielnej lampki kontrolnej.
• Jaki stopień ochrony (IP) ma ten łącznik? Jako aparatura modułowa montowana w rozdzielnicy, łącznik zapewnia ochronę IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Nie jest odporny na wilgoć i kurz – nie należy montować go w miejscach bez osłony (na zewnątrz rozdzielnicy) oraz w strefach zagrożonych zalaniem.
• Jak działa łącznik schodowy i czy można go użyć z łącznikiem krzyżowym? Łącznik schodowy ma dwa styki przełączne (jeden wspólny, dwa wyjścia) i umożliwia zmianę stanu obwodu z każdego przycisku. W połączeniu z łącznikiem krzyżowym (np. Simon V4E.01/46) można sterować oświetleniem z dowolnej liczby miejsc – układ schodowo-krzyżowy jest standardem w takich instalacjach.
