Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, srebrny mat DW6.01/43 Simon 54 | DW6.01/43 Kontakt Simon

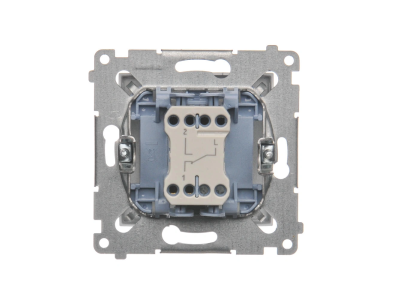

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Kontakt Simon
Kod
1046402
EAN
5902787822422
Kod Producenta
DW6.01/43
Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, srebrny mat DW6.01/43 Simon 54

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: WMDL-060xxx-043

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) DW6.01/43 z prestiżowej serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym 10AX oraz napięciem znamionowym 250V, co gwarantuje bezpieczną pracę w standardowych instalacjach domowych i komercyjnych. Wykończenie w kolorze srebrny mat nadaje osprzętowi nowoczesny, industrialny charakter, idealnie wpisujący się w aktualne trendy architektoniczne.

  • Mechanizm przełączny: Łącznik działa w trybie bistabilnym, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.
  • System szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania przewodów, co znacząco skraca czas instalacji i zapewnia stały docisk styku, odporny na poluzowanie pod wpływem drgań.
  • Wysoka jakość materiałów: Wykorzystanie tworzywa odpornego na promieniowanie UV oraz uszkodzenia mechaniczne gwarantuje długowieczność produktu i zachowanie estetyki przez lata.
  • Modułowa konstrukcja: Jako moduł, produkt wymaga dopełnienia ramką z serii Simon 54, co pozwala na tworzenie wielokrotnych zestawów osprzętu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) zapewnia bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znak bezpieczeństwa B.

Zastosowanie

Łącznik schodowy DW6.01/43 jest dedykowany do tworzenia układów sterowania oświetleniem z dwóch różnych punktów. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. W połączeniu z łącznikami krzyżowymi, pozwala na rozbudowę systemu sterowania o dowolną liczbę punktów kontrolnych. Dzięki prądowi znamionowemu 10AX, łącznik doskonale radzi sobie z obciążeniami indukcyjnymi, co jest kluczowe przy nowoczesnych źródłach światła LED.

Wskazówki Montażowe

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować przewód na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć go w gniazdo. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych ścian. Należy pamiętać, aby przed przystąpieniem do prac odłączyć napięcie w obwodzie zasilającym. Po zamontowaniu modułu należy nałożyć wybraną ramkę Simon 54 Nature lub Simon 54 Premium.

FAQ

  • Czy ten łącznik odbija jak przycisk dzwonkowy? Nie, jest to łącznik typu przełącznego – po naciśnięciu klawisz zmienia swoje położenie na stałe, aż do kolejnego przełączenia.
  • Czy do montażu potrzebuję śrubokręta do zacisków? Nie, model DW6.01/43 wyposażony jest w szybkozłącza, które pozwalają na beznarzędziowe wpięcie przewodów miedzianych.
  • Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł. Ramkę zewnętrzną należy dokupić osobno, wybierając z szerokiej gamy kolorystycznej serii Simon 54.
  • Czy mogę użyć tego łącznika jako zwykłego wyłącznika pojedynczego? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (wyłącznika pojedynczego) przy wykorzystaniu odpowiednich zacisków.
  • Producent Kontakt Simon
  • Wymiary 0.093m x 0.049m x 0.112m
  • Seria producenta Simon 54
Łącznik instalacyjny
  • Układ połączeń Łącznik schodowy
  • Sposób działania Przycisk wahadłowy
  • Konfiguracja elementów Element podstawowy z centralną plakietką osłonową
  • Przycisk Tak
  • Liczba dźwigni 1
  • Sposób montażu Montaż podtynkowy
  • Sposób mocowania Montaż pazurkowy /-śrubowy
  • Materiał Tworzywo sztuczne
  • Gatunek materiału Tworzywo termoplastyczne
  • Bezhalogenowe Tak
  • Zabezpieczenie powierzchni Lakierowanie
  • Wykończenie powierzchni Matowy
  • Kolor Srebro
  • Podświetlenie Opcjonalne
  • Rodzaj podświetlenia Niedołączony
  • Stopień ochrony (IP) IP20
  • Napięcie znamionowe 250 V
  • Prąd znamionowy 16 A
  • Prąd łączeniowy do świetlówek 10 AX
  • Styki sygnału zwrotnego Nie
  • Typ połączenia Wtyk samozaciskowy
  • Przełącznik pralkowy Nie
  • Głębokość wbudowania 28 mm
