Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, srebrny mat BMW6.01/43 Simon Basic | BMW6.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-060xxx-4011

Opis i Kluczowe Cechy

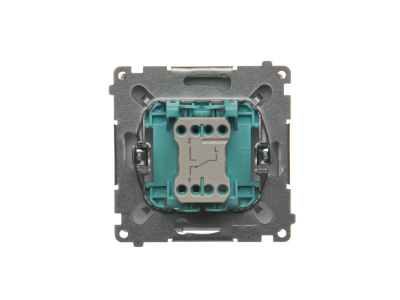

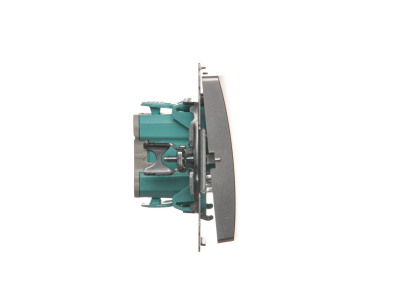

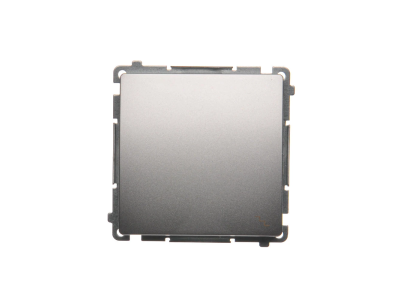

Łącznik schodowy modułowy Simon Basic (symbol BMW6.01/43) o prądzie znamionowym 10AX i napięciu 250V, wyposażony w szybkozłącza. Przeznaczony do sterowania odbiornikami z dwóch niezależnych punktów – idealne rozwiązanie do obwodów schodowych i korytarzowych. Srebrny matowy kolor zapewnia estetyczny wygląd w każdej rozdzielnicy. Montaż na szynie TH35 (DIN).

• Prąd znamionowy 10AX (obciążenie żarowe): Bezpieczna praca w obwodach oświetleniowych o znacznym obciążeniu, zgodna z normami dla łączników.
• Napięcie pracy 250V AC: Kompatybilność z standardowymi instalacjami domowymi i przemysłowymi.
• Szybkozłącza (bezśrubowe): Szybki i pewny montaż przewodów bez użycia narzędzi – oszczędność czasu przy instalacji.
• Mechanizm przełącznika schodowego (SPDT): Umożliwia zmianę stanu obwodu z dwóch miejsc – nie wymaga przytrzymywania, każda zmiana przełącza odbiornik.
• Kolor srebrny mat: Estetyczne wykończenie pasujące do nowoczesnych rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami jakości Simon.

Zastosowanie

Łącznik schodowy Simon Basic znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie jednym odbiornikiem z dwóch niezależnych punktów. Dzięki modułowej konstrukcji i szybkozłączom idealnie sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Sterowanie oświetleniem schodów (początek i koniec klatki schodowej).
• Oświetlenie korytarzy, długich pomieszczeń lub hal – włączanie/wyłączanie z dwóch przeciwległych końców.
• Sterowanie obwodami pomocniczymi (np. gniazda sterowane z dwóch miejsc) w systemach automatyki budynkowej.
• Zastosowanie w układach przekaźnikowych i PLC jako element przełączający sygnał logiczny.

Wskazówki Montażowe

Montaż i podłączenie łącznika powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów dobierz do obciążenia zgodnie z normami (dla prądu 10AX zalecany min. 1,5 mm²). Moment dokręcania połączeń – stosuj się do dokumentacji producenta. Szybkozłącza umożliwiają beznarzędziowe podłączenie przewodów – upewnij się, że przewód jest w pełni osadzony.

FAQ

• Czy łącznik ma podświetlenie? Nie, model BMW6.01/43 nie posiada wbudowanego podświetlenia. Jeżeli potrzebujesz sygnalizacji stanu włącznika, rozważ zastosowanie dodatkowego modułu sygnalizacyjnego.
• Jaki stopień ochrony ma ten łącznik? Nie podano konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak w przypadku instalacji w strefach wilgotnych należy zastosować odpowiednią obudowę zewnętrzną.
• Jak działa łącznik schodowy – czy trzeba go przytrzymać? To przełącznik bistabilny (bez sprężyny powrotnej). Każde naciśnięcie zmienia stan styku – nie trzeba go przytrzymywać. Dzięki temu można sterować odbiornikiem z dwóch miejsc bez potrzeby blokady przycisku.
