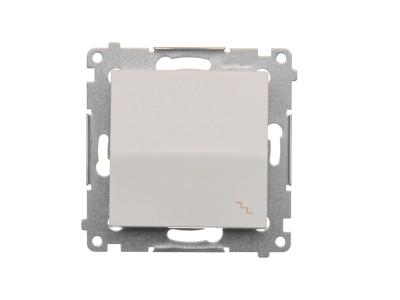

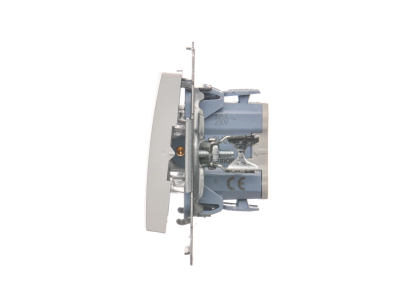

Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, biały DW6.01/11 Simon 54 | DW6.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy DW6.01/11 z serii Simon 54 to profesjonalny moduł elektroinstalacyjny zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu znamionowym 250V AC. Mechanizm działa w trybie bistabilnym (przełącznym), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy znacząco skraca czas instalacji, eliminując konieczność użycia narzędzi do dokręcania śrub i zapewniając stały docisk przewodu, co zapobiega jego poluzowaniu pod wpływem drgań.
• Wysoka jakość materiałów: Wykonanie z trwałego tworzywa sztucznego w kolorze białym gwarantuje odporność na zarysowania oraz promieniowanie UV, zachowując estetykę przez lata.
• Seria Simon 54: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych z serii Simon 54 Nature lub Simon 54 Premium.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co czyni go bezpiecznym rozwiązaniem do standardowych warunków wnętrzowych.

Zastosowanie

Łącznik schodowy DW6.01/11 jest niezastąpiony w tworzeniu układów sterowania oświetleniem z dwóch różnych punktów. Najczęściej znajduje zastosowanie w ciągach komunikacyjnych, takich jak klatki schodowe (montaż na początku i końcu biegu schodów), długie korytarze oraz w sypialniach (sterowanie światłem przy wejściu i przy łóżku). Dzięki możliwości współpracy z łącznikami krzyżowymi, pozwala na budowę rozbudowanych systemów sterowania w dużych obiektach komercyjnych i mieszkalnych.

Wskazówki Montażowe

Montaż modułu odbywa się podtynkowo w standardowej puszce instalacyjnej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w mechanizm szybkozłączy. Solidny mostek montażowy (galwanizowany) posiada czytelne oznaczenia zacisków, co minimalizuje ryzyko błędnego podłączenia. Specjalne pazurki lub wkręty montażowe zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych ścian.

FAQ

• Czy ten łącznik odbija jak przycisk dzwonkowy? Nie, jest to łącznik typu przełącznego (bistabilny). Po naciśnięciu klawisz zmienia pozycję i w niej pozostaje.
• Czy do montażu potrzebuję ramki? Tak, DW6.01/11 jest sprzedawany jako moduł. Do skompletowania pełnego produktu należy dokupić ramkę z serii Simon 54.
• Czy można go użyć jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego, wykorzystując tylko dwa z trzech dostępnych zacisków.
