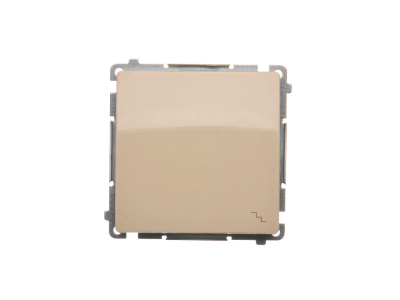

Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, beż BMW6.01/12 Simon Basic | BMW6.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-060xxx-9011

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) BMW6.01/12 z serii Simon Basic to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w kolorze beżowym nadaje osprzętowi klasyczny wygląd, idealnie komponujący się z różnorodnymi aranżacjami wnętrz.

• Mechanizm przełączny: Produkt działa w trybie stabilnym, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, nie powracając do stanu pierwotnego.

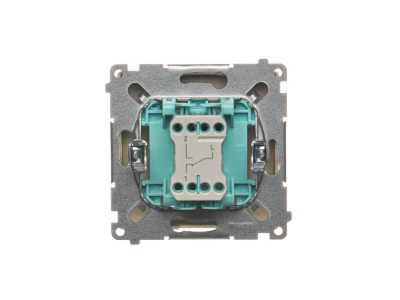

• System szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji.

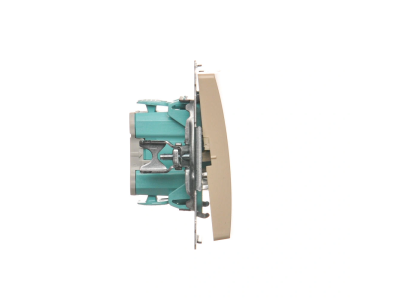

• Kompaktowa budowa modułowa: Konstrukcja modułu pozwala na łatwe osadzenie w ramkach wielokrotnych serii Simon Basic, zapewniając estetyczny montaż podtynkowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach wewnątrz budynków.

Zastosowanie

Łącznik schodowy BMW6.01/12 jest dedykowany do tworzenia układów sterowania oświetleniem z dwóch różnych punktów. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. W połączeniu z drugim łącznikiem schodowym umożliwia włączenie światła na dole schodów i wyłączenie go na górze (lub odwrotnie). Może być również wykorzystany jako element rozbudowanych układów z łącznikami krzyżowymi, pozwalając na sterowanie oświetleniem z trzech lub więcej miejsc.

Wskazówki Montażowe

Montaż modułu odbywa się podtynkowo w standardowej puszce instalacyjnej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju do 2,5 mm² należy jedynie odizolować na odpowiednią długość i wsunąć w gniazda zaciskowe. Solidne pazurki montażowe oraz wkręty zapewniają stabilne osadzenie mechanizmu w puszce, co zapobiega jego poluzowaniu podczas intensywnej eksploatacji. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy ten łącznik może pracować jako zwykły włącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy do montażu potrzebuję ramki? Tak, BMW6.01/12 jest modułem, co oznacza, że do kompletnego montażu należy dokupić dedykowaną ramkę z serii Simon Basic.
• Czy szybkozłącza są bezpieczne dla przewodów typu drut? Szybkozłącza są zoptymalizowane pod kątem przewodów typu drut, zapewniając pewne połączenie elektryczne i mechaniczną odporność na wyrwanie.
