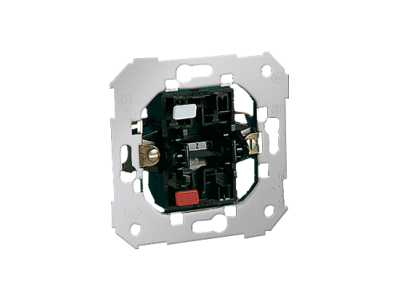

Łącznik schodowy (mechanizm) 10AX, 250V, szybkozłącza 75201-39 Simon 82 | 75201-39 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy (mechanizm) o numerze katalogowym 75201-39 to zaawansowany element osprzętu elektroinstalacyjnego z prestiżowej serii Simon 82 od renomowanego producenta Kontakt Simon. Urządzenie zostało zaprojektowane do pracy pod napięciem znamionowym 250V przy prądzie znamionowym 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o charakterze indukcyjnym i rezystancyjnym. Mechanizm działa na zasadzie przełącznika stabilnego, co oznacza, że po naciśnięciu klawisz pozostaje w zadanej pozycji, nie powracając samoczynnie do stanu pierwotnego.

• Innowacyjna konstrukcja podstawy: Unikalny kształt sprawia, że produkt optycznie wychodzi ze ściany, tworząc trójwymiarowy efekt w otaczającej przestrzeni.
• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji oraz gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.
• Kompatybilność z serią Simon 82: Mechanizm współpracuje z dwiema liniami ramek: Original oraz Select, co pozwala na wykorzystanie szlachetnych materiałów takich jak metal czy naturalne drewno.
• Trwałość mechaniczna: Wysokiej jakości materiały użyte do produkcji mechanizmu zapewniają długowieczność i niezawodność przełączania nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz normy PN-EN 60669-1, co potwierdza jego przydatność do stosowania w instalacjach domowych i komercyjnych. Stopień ochrony IP20 (z możliwością podniesienia przy zastosowaniu odpowiednich uszczelek) gwarantuje bezpieczne użytkowanie wewnątrz suchych pomieszczeń.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w systemach sterowania oświetleniem z wielu punktów. Idealnie sprawdza się w następujących konfiguracjach:

• Ciągi komunikacyjne: Montaż na początku i końcu schodów umożliwia włączenie światła na dole i wyłączenie go po wejściu na górę.
• Długie korytarze: Pozwala na komfortowe zarządzanie oświetleniem bez konieczności wracania do punktu startowego.
• Sypialnie: Często stosowany w układzie z łącznikiem przy wejściu oraz przy łóżku.
• Obiekty użyteczności publicznej: Dzięki wysokiej wytrzymałości 10AX, mechanizm doskonale radzi sobie w biurach, hotelach i placówkach edukacyjnych.

Wskazówki Montażowe

Instalacja mechanizmu 75201-39 powinna być przeprowadzona przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną przez producenta na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Dzięki szybkozłączom, przewody sztywne (drut) wystarczy wsunąć w odpowiednie otwory montażowe. W przypadku linek zaleca się stosowanie tulejek zaciskowych.
• Osadzenie w puszce: Mechanizm należy zamontować w standardowej puszce podtynkowej o średnicy 60 mm za pomocą wkrętów lub pazurków.
• Personalizacja: Po zamontowaniu mechanizmu należy dobrać odpowiedni klawisz oraz ramkę z serii Simon 82 (Original lub Select), aby uzyskać pożądany efekt estetyczny.

FAQ

1. Czy ten łącznik może pracować jako zwykły łącznik pojedynczy?
Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.

2. Czy do tego mechanizmu pasują ramki z innych serii Simon?
Mechanizm 75201-39 jest dedykowany do serii Simon 82. Choć niektóre mechanizmy Kontakt Simon są uniwersalne, dla uzyskania unikalnego efektu wizualnego "wychodzenia ze ściany" zaleca się stosowanie dedykowanych ramek Simon 82.

3. Co oznacza parametr 10AX?
Oznaczenie 10AX informuje, że łącznik jest przystosowany do prądu znamionowego 10A i jest zdolny do bezpiecznego przerywania obwodów z obciążeniem fluorescencyjnym (indukcyjnym), co jest kluczowe przy nowoczesnym oświetleniu LED i świetlówkowym.
