Łącznik schodowy krem, Asfora | EPH0400123 Schneider Electric

Opis i Kluczowe Cechy

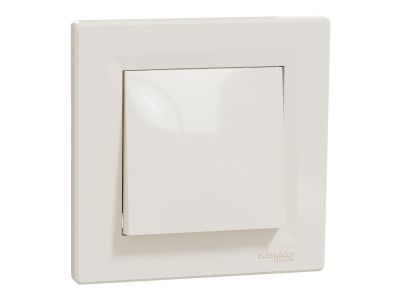

Łącznik schodowy marki Schneider Electric z serii Asfora, kolor kremowy, numer katalogowy EPH0400123. Urządzenie przeznaczone jest do tradycyjnego sterowania oświetleniem lub załączania innych odbiorników o maksymalnym obciążeniu do 10 AX. Wyposażony w bezgwintowe zaciski ułatwiające podłączenie przewodów oraz solidne pazury utrzymywane metalowymi prowadnicami, co zapewnia stabilność w puszce instalacyjnej.

• Prąd znamionowy 10 AX: Pozwala na bezpieczne sterowanie obwodami oświetleniowymi oraz innymi urządzeniami o umiarkowanym poborze mocy bez ryzyka przeciążenia styków.
• Bezgwintowe zaciski: Szybki i pewny montaż przewodów – bez użycia narzędzi, idealny przy pracach instalacyjnych i serwisowych.
• Metalowe prowadnice pazurów: Zapewniają długotrwałe utrzymanie mechanizmu w pionie, co zwiększa bezpieczeństwo i ułatwia mocowanie w puszce.
• Ramka montażowa z galwanizowanego metalu z nacięciami pozycjonującymi: Łatwe wypoziomowanie łącznika oraz solidne osadzenie w ramkach wielokrotnych.
• Czytelny schemat podłączenia i oznaczenie zacisków: Ułatwia prawidłowe wykonanie instalacji, minimalizuje ryzyko pomyłki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co gwarantuje jego niezawodność i możliwość stosowania w instalacjach budynków mieszkalnych oraz komercyjnych zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik schodowy sprawdza się wszędzie tam, gdzie potrzebne jest sterowanie oświetleniem z dwóch lub więcej miejsc. Dzięki prądowi 10 AX może być również używany do załączania innych urządzeń elektrycznych o porównywalnym obciążeniu.

• Sterowanie oświetleniem w ciągach komunikacyjnych, korytarzach, schodach – łącznik schodowy pozwala na wygodne włączanie i wyłączanie z kilku punktów.
• Załączanie wentylatorów, rolet, bram – w obwodach o maksymalnym prądzie 10 AX.
• W mieszkaniach i biurach – w standardowych obwodach oświetleniowych, montowany w puszkach podtynkowych.
• W ramach wielokrotnych Asfora – możliwość tworzenia estetycznych zestawów z gniazdami i innymi łącznikami w wielu kombinacjach kolorystycznych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do puszki instalacyjnej. Przed montażem należy zapoznać się ze schematem podłączenia na mechanizmie. Zaciski bezgwintowe – przewód wsuwa się bez konieczności dokręcania śrubą, ale wymagane jest użycie odpowiedniego narzędzia do otwarcia zacisku (jeśli występuje). Przekrój przewodów należy dobrać do obciążenia prądowego (10 AX) i zgodnie z normami instalacyjnymi. Mechanizm należy stabilnie zamocować za pomocą pazurów; pozycjonowanie ułatwiają nacięcia na ramce metalowej.

FAQ

• Jaki jest maksymalny prąd dla tego łącznika? Maksymalny prąd znamionowy wynosi 10 AX, co odpowiada obciążeniom występującym w typowych obwodach oświetleniowych i innych urządzeniach o podobnym poborze mocy.
• Czy łącznik ma podświetlenie? W dostępnych danych technicznych nie ma informacji o podświetleniu. Produkt jest standardowym łącznikiem schodowym bez podświetlenia.
• Czy można go użyć jako zwykłego wyłącznika (jednobiegunowego)? Łącznik schodowy jest przeznaczony do pracy w układzie schodowym (sterowanie z dwóch miejsc). Wykorzystany pojedynczo będzie działał jak wyłącznik jednobiegunowy, ale jego konstrukcja i oznaczenie zacisków są dedykowane do konkretnej funkcji, dlatego zalecamy stosowanie zgodnie z przeznaczeniem.
