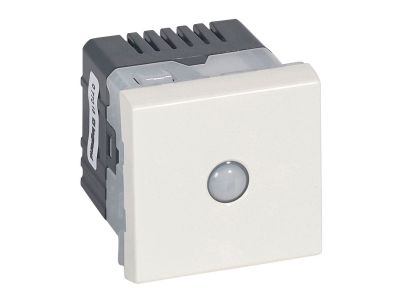

Łącznik schodowy ECO, 2 moduły biały, Mosaic | 077015 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy ECO Mosaic (symbol 077015) to innowacyjne urządzenie łączące funkcję łącznika schodowego z automatyką. Wyposażony w czujnik ruchu IR o polu detekcji 160° i zasięgu 8 m, automatycznie wyłącza oświetlenie po 10 minutach braku wykrycia ruchu, co zapewnia oszczędność energii i komfort. Szerokość 2 modułów (kompatybilna z ramkami Mosaic).

• Automatyczne wyłączenie po 10 minutach: Eliminuje ryzyko zapomnienia o wyłączeniu światła w pomieszczeniach takich jak sypialnie, pokoje dziecięce czy pomieszczenia gościnne.
• Pole detekcji 160° i zasięg 8 m: Szerokie pokrycie pomieszczenia zapewnia niezawodne wykrywanie ruchu, nawet w dużych wnętrzach.
• Kompatybilność z różnymi źródłami światła: Obsługuje żarówki i halogeny 230 V~ (12-250 W), lampy fluorescencyjne (12-250 VA) oraz LED/CFL (8-30 W lub 650 mA). Możliwość mieszania typów lamp w jednym obwodzie.
• Instalacja jak zwykłego łącznika schodowego: Łatwy montaż dzięki standardowym zaciskom automatycznym. Działa w konfiguracji schodowej.
• Wykonanie w kolorze białym, 2 moduły: Estetyczny wygląd, kompaktowy rozmiar, pasuje do ramek Mosaic.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego.

Zastosowanie

Łącznik schodowy ECO znajduje zastosowanie wszędzie tam, gdzie istnieje ryzyko zapomnienia wyłączenia światła, a także w miejscach wymagających automatyzacji oświetlenia dla oszczędności energii.

• Sterowanie oświetleniem w sypialniach, pokojach dziecięcych i gościnnych.
• Korytarze, schody i przejścia, gdzie oświetlenie włącza się na ograniczony czas.
• Pomieszczenia gospodarcze, spiżarnie, garderoby – automatyczne wyłączenie po wyjściu.
• Automatyka budynkowa w systemach Mosaic – łatwa integracja z innymi elementami ramek.

Wskazówki Montażowe

Montaż oraz instalacja elektryczna mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu w puszce instalacyjnej z użyciem ramki Mosaic (nie wchodzi w skład zestawu). Zaciski automatyczne – podłącz przewody zgodnie z oznaczeniami. Dokręć przewody z momentem zalecanym przez producenta (wartość w instrukcji). Przekrój przewodów dobierz do obciążenia (maks. 250 W/VA lub 30 W LED).

FAQ

• Czy łącznik jest podświetlany? Produkt nie posiada funkcji podświetlenia. Informacja o podświetleniu nie występuje w danych technicznych.
• Jaki jest stopień ochrony (IP)? Producent nie podaje stopnia ochrony. Standardowo łączniki przeznaczone do montażu wewnętrznego w suchych pomieszczeniach charakteryzują się stopniem ochrony IP20.
• Jaki jest maksymalny prąd lub moc obciążenia? Łącznik dopuszcza podłączenie obciążeń: żarowe/halogenowe 230 V~: 12-250 W, lampy fluorescencyjne z balastem elektronicznym: 12-250 VA, LED/CFL: 8-30 W (lub 650 mA). Nie określono prądu znamionowego w amperach.
