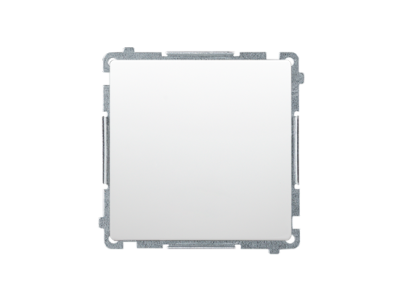

Łącznik schodowy bez piktogramu (moduł) 16AX, 250V, zaciski śrubowe, biały | BMW6A.01/X/11 Kontakt Simon

Alternatywny kod produktu: WMUL-06012x-1011

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) 16AX, 250V o symbolu BMW6A.01/X/11 w kolorze białym to kluczowy element instalacji sterowania oświetleniem z dwóch punktów. Wyposażony w zaciski śrubowe, zapewnia niezawodne połączenie elektryczne i trwałość mechaniczną. Zaprojektowany do montażu w rozdzielnicach modułowych, współpracuje z typowymi szynami montażowymi.

• Prąd znamionowy 16A: Przeznaczony do zasilania obwodów oświetleniowych o mocy do 3680W przy napięciu 230V, zgodnie z normami instalacji elektrycznych.
• Napięcie znamionowe 250V: Optymalne dla sieci jednofazowych 230V zasilających typowe obwody oświetleniowe.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów, wymagają okresowego sprawdzania momentu dokręcania w celu utrzymania stabilności elektrycznej.
• Kolor biały: Estetyczny wygląd, dopasowany do standardowych aparatów modułowych w rozdzielnicach.
• Konstrukcja modułowa: Zajmuje 1 moduł (18mm) na szynie TH35, ułatwiając montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dotyczących aparatury elektrycznej niskiego napięcia, w tym PN-EN 60669-1 (łączniki do instalacji stałych) oraz PN-EN 60669-2-1 (łączniki schodowe). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE.

Zastosowanie

Łącznik schodowy 16A 250V znajduje zastosowanie w instalacjach oświetleniowych sterowanych z co najmniej dwóch miejsc, takich jak korytarze, schody, pomieszczenia wieloosiowe lub klatki schodowe.

• Sterowanie oświetleniem w budynkach mieszkalnych i użytkowych.
• Instalacje w biurach, hotelach i obiektach użyteczności publicznej.
• Systemy oświetleniowe w garażach, piwnicach i pomieszczeniach gospodarczych.
• Montaż w rozdzielnicach modułowych w szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Łącznik montować na szynie TH35, zachowując odpowiednią kolejność podłączenia przewodów fazowych i neutralnych. Zaciski śrubowe dokręcać momentem zgodnie z dokumentacją producenta (zalecane 1,2 Nm). Po montażu należy przeprowadzić próbę działania łącznika i sprawdzić poprawność połączeń.

FAQ

• Czy łącznik może być stosowany w obwodach 16A 230V? Tak, łącznik 16A 250V jest kompatybilny z typowymi obwodami 230V, jednak należy upewnić się, że obciążenie nie przekracza 16A.
• Jakie jest przeznaczenie zacisków śrubowych? Zaciski śrubowe umożliwiają bezpośrednie podłączenie przewodów miedzianych o przekroju do 2,5mm², zapewniając stabilne i pewne połączenie elektryczne.
• Czy łącznik współpracuje z innymi modułami w rozdzielnicy? Tak, konstrukcja modułowa (1 moduł) pozwala na montaż w standardowych szynach TH35 obok innych aparatów modułowych, takich jak wyłączniki nadprądowe czy różnicowoprądowe.
