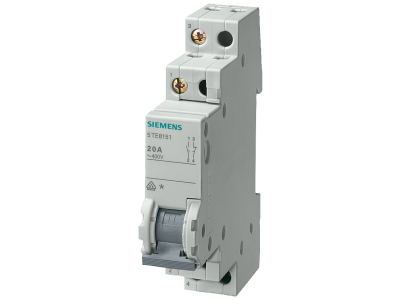

Przełącznik schodowy 20 A 3ZZ 1ZR | 5TE8153 Siemens

Alternatywny kod produktu: 5TE8153

Opis i Kluczowe Cechy

Przełącznik schodowy Siemens o symbolu 5TE8153 to urządzenie modułowe przeznaczone do łączenia i przełączania obciążeń elektrycznych. Dzięki prądowi znamionowemu 20 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Aparat montowany jest na szynie TH35, co zapewnia szybki i zwarty montaż w rozdzielnicach modułowych.

• Prąd znamionowy 20 A: Gwarantuje niezawodne przełączanie obwodów o dużym poborze mocy, minimalizując ryzyko przeciążenia.
• Konstrukcja modułowa (szer. 1 moduł 18 mm): Umożliwia oszczędne zagospodarowanie przestrzeni w szafach sterowniczych i rozdzielnicach.
• Montaż na szynie DIN TH35: Zapewnia stabilne mocowanie i łatwą wymianę aparatu bez użycia narzędzi.
• Ochrona przed dotykiem: Standardowo zastosowana osłona zacisków zwiększa bezpieczeństwo podczas prac instalacyjnych i eksploatacyjnych.
• Uniwersalne wzornictwo i kompatybilność z wyposażeniem dodatkowym: Umożliwia rozbudowę o moduły pomocnicze, sygnalizacyjne i zdalnego sterowania w ramach rodziny SENTRON.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi dyrektywami niskonapięciowymi. Aparatura modułowa Siemensa jest projektowana zgodnie ze standardami DIN, co gwarantuje niezawodność i bezpieczeństwo w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przełącznik schodowy 5TE8153 znajduje zastosowanie wszędzie tam, gdzie wymagane jest załączanie i wyłączanie obwodów z kilku niezależnych punktów. Idealnie sprawdza się w systemach sterowania oświetleniem oraz impulsowania innych urządzeń elektrycznych.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i pomieszczeniach wielostanowiskowych z możliwością załączania z wielu miejsc.
• Impulsowanie styczników, przekaźników i sterowników PLC w szafach sterowniczych.
• Sygnalizacja i łączenie niewielkich obciążeń w automatyce budynkowej (np. bramy, rolety, wentylacja).
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego (20 A). Moment dokręcania zacisków oraz szczegółowe dane instalacyjne znajdują się w dokumentacji technicznej producenta. Należy przestrzegać instrukcji montażu oraz lokalnych przepisów bezpieczeństwa.

FAQ

• Czy przełącznik schodowy 5TE8153 posiada podświetlenie led? Nie, produkt nie jest standardowo wyposażony w podświetlenie. W razie potrzeby sygnalizacji stanu można zastosować dedykowane moduły pomocnicze z serii SENTRON (np. lampki sygnalizacyjne LED).
• Jaki jest stopień ochrony tego przełącznika? Aparatura modułowa montowana na szynie DIN w rozdzielnicy charakteryzuje się typowym stopniem ochrony IP20, zapewniającym ochronę przed dotknięciem elementów pod napięciem. Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Co oznacza oznaczenie styków 3ZZ 1ZR? Oznaczenie to informuje o konfiguracji styków: 3ZZ – trzy styki zwierne (normalnie otwarte), 1ZR – jeden styk rozwierny (normalnie zamknięty). Umożliwia to realizację funkcji przełącznika schodowego oraz innych schematów sterowania.
