Łącznik schodowy 20 A 1 NO 1 NC | 5TE8151 Siemens

Alternatywny kod produktu: 5TE8151

Opis i Kluczowe Cechy

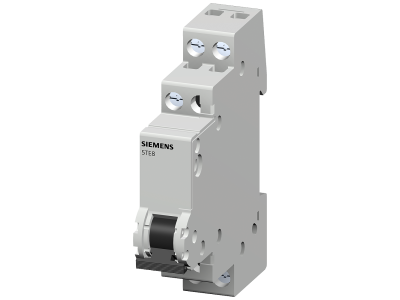

Łącznik schodowy Siemens 5TE8151 z konfiguracją styków 1NO+1NC i prądem znamionowym 20 A to niezawodny element aparatury modułowej do przełączania niewielkich obciążeń. Przeznaczony do montażu na szynie TH35 w rozdzielnicach i szafach sterowniczych. Konstrukcja zapewnia ochronę przed przypadkowym dotknięciem zacisków, a uniwersalne wzornictwo rodziny SENTRON ułatwia rozbudowę instalacji.

• Prąd znamionowy 20 A: pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Zestyki 1NO + 1NC: umożliwiają realizację funkcji łączeniowych w układach schodowych (np. sterowanie oświetleniem z dwóch miejsc).
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach modułowych, oszczędność czasu instalacji.
• Ochrona przed dotykiem: zaciski zabezpieczone przed przypadkowym kontaktem, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Kompatybilność z wyposażeniem dodatkowym Siemensa: możliwość rozbudowy o elementy sygnalizacyjne czy styki pomocnicze w ramach rodziny SENTRON.

Zgodność z Normami

Łącznik schodowy Siemens 5TE8151 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i kompatybilność z instalacjami elektrycznymi w krajach UE.

Zastosowanie

Łącznik schodowy sprawdza się wszędzie tam, gdzie konieczne jest przełączanie obwodu z dwóch lub więcej punktów. Dzięki konfiguracji 1NO+1NC umożliwia realizację podstawowych funkcji łączeniowych w instalacjach sterowania.

• Sterowanie oświetleniem schodowym: klasyczne zastosowanie – włączanie/wyłączanie światła z dwóch niezależnych punktów (np. dół i góra schodów).
• Przełączanie niewielkich odbiorników: sterowanie wentylatorami, bramami czy innymi urządzeniami o prądzie do 20 A.
• Impulsowanie styczników i przekaźników: łącznik może służyć jako źródło sygnału przełączającego do układów automatyki.
• Budowa układów przełączających w szafach sterowniczych: jako element panelu operatorskiego do wyboru trybu pracy.

Wskazówki Montażowe

Montaż łącznika schodowego Siemens 5TE8151 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski przyłączeniowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 20 A i warunków środowiskowych. Po instalacji sprawdź poprawność działania i izolację.

FAQ

• Czy łącznik schodowy ma podświetlenie (LED)? Nie, model 5TE8151 nie posiada wbudowanego podświetlenia. Jest to łącznik mechaniczny, bez elementów sygnalizacyjnych.
• Jaki stopień ochrony (IP) ma to urządzenie? Brak konkretnych danych producenta. Aparatura modułowa przeznaczona do montażu w rozdzielnicach uzyskuje stopień ochrony zależny od obudowy – typowo IP20 lub wyższy w zależności od zastosowanej obudowy.
• Czy łącznik działa w trybie monostabilnym czy bistabilnym? Jest to łącznik schodowy – standardowo bistabilny (utrzymuje zadany stan bez podtrzymywania nacisku). Po zmianie położenia dźwigni styki pozostają w nowej pozycji.
