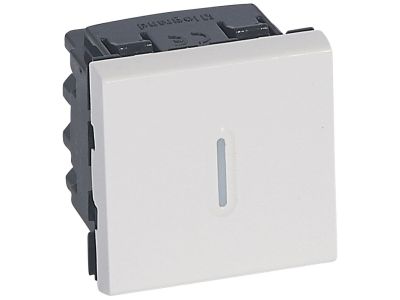

Łącznik schodowy 16AX z możliwością podświetlenia biały, 2 moduły, Mosaic | 077094 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy Mosaic 077094 o prądzie znamionowym 16AX i napięciu 250 V~ umożliwia bezpieczne sterowanie obwodami oświetleniowymi z dwóch niezależnych punktów. Wykonany w białej kolorystyce, o szerokości 2 modułów (36 mm), przystosowany do montażu w rozdzielnicach na szynie TH35. Mechanizm wyposażono w zaciski automatyczne (szybki montaż) oraz gniazdo do montażu diody LED podświetlającej (brak w zestawie).

• Prąd znamionowy 16AX: zapewnia bezpieczną pracę przy obciążeniach żarowych i LED, bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V~: kompatybilność z typowymi instalacjami jednofazowymi.
• Szerokość 2 modułów (36 mm): oszczędne zajęcie miejsca w rozdzielnicy, ułatwia projektowanie rozdzielnic.
• Zaciski automatyczne (szybkozłączki): przyspieszają instalację, nie wymagają narzędzi do zaciskania przewodów.
• Możliwość podświetlenia diodą LED: umożliwia wizualną sygnalizację stanu łącznika – łatwe zlokalizowanie w ciemności.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stosowany w instalacjach niskiego napięcia zgodnych z wymaganiami standardu DIN.

Zastosowanie

Łącznik schodowy Mosaic znajduje zastosowanie wszędzie tam, gdzie konieczne jest sterowanie jednym odbiornikiem (np. oświetleniem) z dwóch lub więcej punktów. Dzięki możliwości montażu diody LED nadaje się również do sygnalizacji.

• Sterowanie oświetleniem korytarzy, klatek schodowych, długich korytarzy – włączanie/wyłączanie z dwóch krańców.
• Punktowe sterowanie w sypialniach – możliwość załączania światła przy łóżku i przy drzwiach.
• Sygnalizacja stanu w tablicach rozdzielczych – podświetlany łącznik wskazuje załączenie obwodu.
• Automatyka budynkowa – jako element sterujący w układach z przekaźnikami bistabilnymi.

Wskazówki Montażowe

Montaż i demontaż wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z wyłączonym napięciem. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody podłączyć do zacisków automatycznych – zalecane przekroje od 1,5 mm² do 2,5 mm². Moment dokręcania oraz szczegółowe informacje znajdują się w dokumentacji producenta.

FAQ

• Czy łącznik jest fabrycznie podświetlany? Nie, łącznik wyposażony jest w gniazdo do montażu diody LED, którą należy zakupić osobno. Producent zaleca stosowanie diod dedykowanych do systemu Mosaic.
• Jaki stopień ochrony ma ten łącznik? Łącznik przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowym stopniem ochrony jest IP20. W danych producenta nie podano konkretnego IP, przyjmuje się IP20 dla pracy w suchym pomieszczeniu.
• Jaki jest tryb pracy styków? Styk przełączny (SPDT) – łącznik schodowy umożliwia przełączanie obwodu między dwoma zaciskami, co pozwala na realizację funkcji schodowej.
