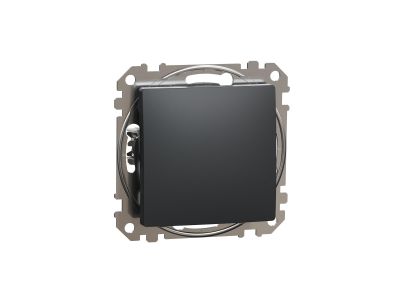

Łącznik schodowy 16AX, czarny antracyt, Sedna Design & Elements | SDD114166 Schneider Electric

Opis i Kluczowe Cechy

Łącznik schodowy 16AX w kolorze czarnym antracyt to element osprzętu instalacyjnego przeznaczony do sterowania oświetleniem lub innymi odbiornikami z dwóch różnych punktów. Zapewnia wygodne włączanie/wyłączanie obwodu bez konieczności przechodzenia przez całe pomieszczenie. Wyposażony w zaciski bezśrubowe ułatwiające szybki montaż i pewne połączenie przewodów. Przeznaczony do montażu podtynkowego.

• Prąd znamionowy 16A: Obciążalność do 3680W przy napięciu 230V – wystarczające dla typowych instalacji oświetleniowych i gniazd.
• Kolor czarny antracyt: Estetyczne wykonanie pasujące do nowoczesnych wnętrz w stylu minimalistycznym i industrialnym.
• IP20 – ochrona przed dotykiem palców: Zapewnia bezpieczeństwo użytkowania w suchych pomieszczeniach.
• Zaciski bezśrubowe: Ułatwiają montaż, redukują czas instalacji i eliminują ryzyko niedokręcenia połączeń.
• Montaż podtynkowy: Kompaktowe wymiary 73x73x37 mm z głębokością wystawania 24 mm – estetyczne i niewidoczne po zamontowaniu w ścianie.

Zgodność z Normami

Łącznik schodowy spełnia wymagania norm europejskich dla osprzętu instalacyjnego PN-EN 60669-1. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Łącznik schodowy 16AX znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest sterowanie oświetleniem lub innymi urządzeniami z dwóch różnych punktów.

• Sterowanie oświetleniem klatek schodowych, korytarzy, długich korytarzy.
• Załączanie wentylatorów, grzejników lub innych odbiorników o poborze prądu do 16A.
• Instalacje w mieszkaniach, biurach, hotelach i budynkach użyteczności publicznej.
• Współpraca z innymi łącznikami schodowymi w systemach wielopunktowego sterowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik montować w podtynkowej puszce instalacyjnej o odpowiedniej średnicy. Przewody wprowadzić do zacisków bezśrubowych, dociskając je przy pomocy śrubokręta płaskiego. Po zamontowaniu płytek czołowych i ramki, sprawdzić poprawność działania łącznika. Minimalna długość izolacji zdejmowanej z kabla wynosi 13 mm.

FAQ

• Czy łącznik schodowy można stosować z tradycyjnymi łącznikami? Tak, łącznik schodowy można stosować w połączeniu z innymi łącznikami schodowymi lub tradycyjnymi łącznikami jednobiegunowymi, tworząc układ sterowania z dwóch punktów.
• Jakie jest maksymalne obciążenie łącznika? Maksymalne obciążenie wynosi 16A (3680W przy 230V), co jest wystarczające dla większości instalacji oświetleniowych i gniazd.
• Czy łącznik można stosować w pomieszczeniach wilgotnych? Stopień ochrony IP20 oznacza, że łącznik przeznaczony jest wyłącznie do suchych pomieszczeń, chroniąc przed przypadkowym dotykiem.
