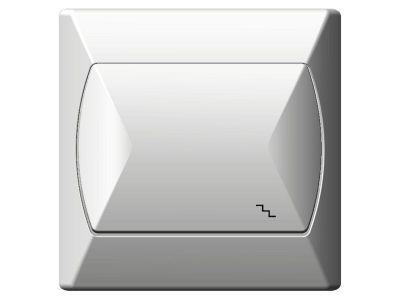

Łącznik schodowy 10AX, zaciski gwintowe, biały, Akcent | ŁP-3A/00 Ospel

Opis i Kluczowe Cechy

Łącznik schodowy z serii Akcent, oznaczony symbolem ŁP-3A/00, to wysokiej klasy osprzęt elektroinstalacyjny od renomowanego polskiego producenta OSPEL. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o charakterze indukcyjnym oraz rezystancyjnym. Konstrukcja mechanizmu oparta jest na solidnych zaciskach gwintowych, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania styku w wyniku drgań lub upływu czasu. Estetyka serii Akcent umiejętnie łączy ostre, geometryczne linie z delikatnym, przestrzennym kształtem, dzięki czemu łącznik doskonale wpisuje się zarówno w nowoczesne, jak i klasyczne wnętrza. Wykorzystanie wysokogatunkowych tworzyw sztucznych gwarantuje odporność na zarysowania oraz trwałość koloru białego przez długie lata eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych instalacjach stacjonarnych. Posiada certyfikat CE, co jest gwarancją, że łącznik przeszedł pomyślnie testy wytrzymałości elektrycznej, odporności na prądy pełzające oraz stabilności mechanicznej. Stopień ochrony IP20 definiuje urządzenie jako przeznaczone do montażu wewnątrz budynków, w miejscach, gdzie nie występuje podwyższona wilgotność.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w systemach sterowania oświetleniem z dwóch różnych punktów. Najczęściej znajduje zastosowanie w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. Dzięki możliwości współpracy z drugim łącznikiem schodowym, użytkownik może włączyć światło na dole schodów i wyłączyć je po wejściu na górę. Solidna konstrukcja 10AX sprawia, że mechanizm świetnie radzi sobie z nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe.

Wskazówki Montażowe

Montaż łącznika ŁP-3A/00 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Poniżej kluczowe kroki instalacyjne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długości wskazanej przez producenta (zazwyczaj ok. 10-11 mm).
• Podłączenie zacisków: Przewody należy umieścić w zaciskach gwintowych i dokręcić śruby z odpowiednim momentem, aby zapewnić optymalny styk elektryczny.
• Osadzenie w puszce: Mechanizm należy zamocować za pomocą pazurków lub wkrętów montażowych, dbając o jego wypoziomowanie.
• Montaż ramki i klawisza: Na zainstalowany mechanizm nakłada się ramkę oraz klawisz, dociskając je do momentu wyraźnego zatrzaśnięcia.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy produkt sprzedawany jest z ramką? Seria Akcent jest serią monoblokową, co oznacza, że produkt jest kompletny i gotowy do montażu w formie widocznej na zdjęciu.
• Jakie przewody można podłączyć do zacisków gwintowych? Zaciski gwintowe są przystosowane do przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o przekrojach typowych dla instalacji oświetleniowych, czyli od 1 mm² do 2,5 mm².
