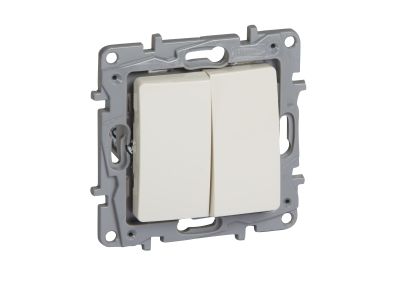

Łącznik schodowy 10AX + przycisk przełączny NO/NC 6A kremowy Niloe | 764609 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy 10AX z przyciskiem przełącznym NO/NC 6A (symbol 764609) marki Niloe to połączenie funkcji łącznika schodowego i przycisku w jednym mechanizmie. Dzięki zaciskom automatycznym montaż jest szybki i pewny, a kolor kremowy pozwala dopasować do wystroju wnętrza. Urządzenie przeznaczone jest do montażu w ramkach serii Niloe.

• Prąd znamionowy 10 AX (łącznik) i 6 A (przycisk): Umożliwia sterowanie obciążeniami żarowymi, fluorescencyjnymi i innymi odbiornikami o odpowiedniej mocy, zapewniając bezpieczną pracę.
• Styk przycisku NO/NC: Daje możliwość realizacji sygnalizacji (NC) lub impulsowego załączania (NO) w zależności od potrzeb instalacji.
• Zaciski automatyczne: Skracają czas montażu i eliminują ryzyko niedokręcenia przewodów, co zwiększa niezawodność połączeń.
• W zestawie klawisz, pazurki i uchwyt montażowy: Ułatwia instalację w puszkach na wkręty lub pazurki.
• Kolor kremowy: Elegancki wygląd pasujący do wielu aranżacji wnętrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zgodność z dyrektywami niskonapięciową (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Łącznik schodowy z przyciskiem znajduje zastosowanie w instalacjach wymagających sterowania oświetleniem z dwóch niezależnych miejsc oraz dodatkowego przycisku do sygnalizacji lub impulsowego załączania.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych lub dużych pomieszczeniach z dwóch punktów.
• Realizacja obwodów sygnalizacyjnych (styki NC) – np. sygnalizacja otwarcia drzwi lub stanu urządzenia.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC (styki NO).
• Jako element automatyki budynkowej w systemach sterowania oświetleniem.

Wskazówki Montażowe

Montaż należy wykonywać przy odłączonym napięciu przez osobę z odpowiednimi uprawnieniami SEP. Mechanizm montuje się w puszce instalacyjnej za pomocą wkrętów lub pazurków. Przekrój przewodów dobrać zgodnie z obciążeniem. Zaciski automatyczne ułatwiają podłączenie – wystarczy wsunąć odizolowany przewód. Po zamontowaniu należy założyć klawisz i ramkę (ramka nie wchodzi w skład zestawu).

FAQ

• Czy łącznik schodowy ma podświetlenie? W standardowej wersji nie ma podświetlenia. Klawisz jest niepodświetlany.
• Jaki jest stopień ochrony łącznika? Typowo dla mechanizmów montowanych wewnątrz pomieszczeń IP20 – zapewnia ochronę przed dotknięciem części pod napięciem.
• Jakie są stany styków przycisku? Przycisk jest przełączny, posiada zestyk normalnie otwarty (NO) i normalnie zamknięty (NC), co umożliwia zarówno załączanie impulsowe, jak i sygnalizację stanu.
