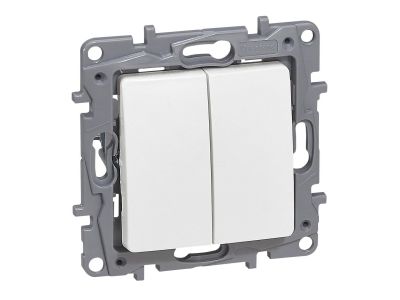

Łącznik schodowy 10AX + przycisk przełączny NO/NC 6A biały Niloe/Niloe Selection | 764509 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy 10AX z przyciskiem przełącznym NO/NC 6A z serii Niloe/Niloe Selection to zintegrowany moduł łączący funkcję łącznika schodowego do sterowania oświetleniem z wielu punktów oraz przycisku przełącznego umożliwiającego przesyłanie impulsów sterujących. Obie funkcje pracują niezależnie, co pozwala zaoszczędzić miejsce w puszce instalacyjnej. Mechanizm dostarczany jest z klawiszem, pazurkami i uchwytem montażowym. Kolor biały.

• Prąd łącznika schodowego 10 AX: gwarantuje bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu, zgodnie z wymaganiami instalacyjnymi.
• Przycisk przełączny 6 A (NO/NC): umożliwia wysyłanie krótkotrwałych impulsów (zwieranie lub rozłączanie) do styczników, przekaźników lub wejść PLC, bez ryzyka przeciążenia styków.
• Zaciski automatyczne: zapewniają szybki i pewny montaż przewodów bez użycia narzędzi – skracają czas instalacji i eliminują błędy połączeń.
• Montaż na wkręty lub pazurki: uniwersalny system mocowania do typowych puszek instalacyjnych, ułatwia dopasowanie do różnych podłoży.
• Białe wykończenie: estetyczny wygląd pasujący do większości aranżacji wnętrz, w tym do serii ramek Niloe i Niloe Selection.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Spełnia wymagania standardów DIN dla łączników i przycisków instalacyjnych stosowanych w suchych pomieszczeniach wewnętrznych.

Zastosowanie

Łącznik schodowy z przyciskiem przełącznym znajduje zastosowanie w instalacjach wymagających zarówno załączania/wyłączania oświetlenia z wielu punktów, jak i przesyłania impulsów sterujących. Sprawdza się w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem schodowym, korytarzowym lub w dużych pomieszczeniach z co najmniej dwóch punktów.
• Przekazywanie impulsów do styczników bistabilnych lub przekaźników w celu załączania odbiorników o większym prądzie.
• Sygnalizacja dzwonków, przywołań lub sygnałów alarmowych w systemach przyzywowych.
• Automatyka budynkowa – łączenie z modułami PLC lub sterownikami w celu rejestracji stanu przycisku.

Wskazówki Montażowe

Montaż i podłączanie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Montaż mechanizmu należy przeprowadzić w typowej puszce instalacyjnej – z wykorzystaniem wkrętów lub pazurków (dostarczone w zestawie). Podłączenie przewodów do zacisków automatycznych: odizolować przewód na ok. 8–10 mm, wcisnąć w otwór – automatyczne zaciśnięcie zapewni trwałe połączenie. Moment dokręcania (jeśli dotyczy) oraz dobór przekroju przewodów stosować zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy przycisk jest podświetlany? W oferowanym modelu nie przewidziano podświetlenia – jest to wersja standardowa bez wbudowanej diody LED.
• Jaki jest stopień ochrony? Łączniki i przyciski serii Niloe przeznaczone są do montażu w suchych pomieszczeniach wewnętrznych. Typowy stopień ochrony dla tego typu aparatury to IP20 (ochrona przed ciałami stałymi >12,5 mm).
• Jaki jest tryb pracy przycisku – NO czy NC? Przycisk jest przełączny, co oznacza, że posiada trzy zaciski: wspólny (C), zwierny (NO) i rozłączny (NC). W zależności od podłączenia można realizować sygnał załączający (NO) lub wyłączający (NC).
