Łącznik schodowy 10AX, biały, NILOE STEP | 863106B Legrand

Opis i Kluczowe Cechy

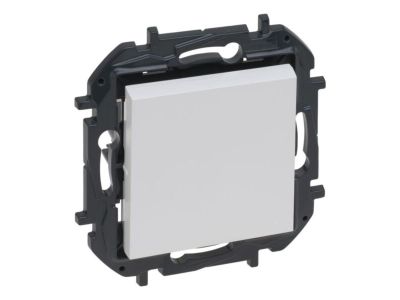

Łącznik schodowy 10AX w kolorze białym z serii Niloe Step to modułowy element instalacji elektrycznej przeznaczony do sterowania oświetleniem schodowym oraz układami jednobiegunowymi. Mechanizm wyposażony w automatyczne zaciski ułatwiające szybkie podłączanie przewodów bez konieczności użycia narzędzi. Solidna konstrukcja z plastikowym uchwytem podtynkowym zapewnia stabilność montażu i wysoką wytrzymałość mechaniczną. System nacięć ułatwia instalację w konfiguracjach wielokrotnych, a wzajemne łączenie uchwytów podtynkowych usprawnia aranżację kilku łączników w jednej puszce.

• Maksymalny prąd 10A: Przeznaczony do sterowania obwodami oświetleniowymi o łącznym obciążeniu do 10 amperów.
• Automatyczne zaciski bez użycia narzędzi: Szybkie i pewne podłączanie przewodów – redukuje czas montażu i eliminuje ryzyko błędnego połączenia.
• Plastikowy uchwyt podtynkowy: Gwarantuje stabilność mechaniczną i ułatwia precyzyjne osadzenie łącznika w puszce instalacyjnej.
• System nacięć i łączenia w konfiguracjach wielokrotnych: Umożliwia komfortowy montaż kilku łączników obok siebie w jednej puszce, z zachowaniem jednolitego wyglądu.
• Kolor biały matowy: Neutralny design, który pasuje do większości wnętrzowych instalacji elektrycznych.

Zgodność z Normami

Łącznik schodowy spełnia wymagania norm europejskich dotyczących wyłączników i łączników instalacyjnych. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z normami bezpieczeństwa dla osprzętu elektroinstalacyjnego do zastosowań wewnętrznych.

Zastosowanie

Łącznik schodowy 10AX znajduje zastosowanie w instalacjach elektrycznych do sterowania oświetleniem w różnych konfiguracjach, zarówno w budownictwie mieszkaniowym, jak i użytku publicznym.

• Sterowanie oświetleniem schodowym w domach jednorodzinnych i wielorodzinnych.
• Instalacje jednobiegunowe do włączania/wyłączania oświetlenia w pomieszczeniach.
• Układy wielostopniowe z możliwością rozbudowy poprzez montaż kilku łączników w jednej puszce.
• Mieszkania, biura, lokale użytkowe oraz pomieszczenia pomocnicze wymagające niezawodnego sterowania oświetleniem.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Mechanizm należy osadzić w puszce instalacyjnej z wykorzystaniem plastikowego uchwytu podtynkowego, zwracając uwagę na system nacięć ułatwiający montaż wielokrotny. Przewody podłączać do automatycznych zacisków zgodnie z oznaczeniami na mechanizmie (L – faza, 1 i 2 – wyjścia). Upewnić się, że łącznik jest przeznaczony wyłącznie do instalacji wewnętrznych. Po montażu uzupełnić o dedykowaną ramkę dekoracyjną.

FAQ

• Czy łącznik wymaga ramki dekoracyjnej? Tak, produkt nie zawiera ramki. Do kompletnego wykończenia należy dobrać odpowiednią ramkę pasującą do standardowych rozmiarów osprzętu elektroinstalacyjnego.
• Jakie jest maksymalne obciążenie łącznika? Łącznik jest przystosowany do obwodów o maksymalnym prądzie 10 amperów, co odpowiada typowym instalacjom oświetleniowym.
• Czy łącznik nadaje się do montażu na zewnątrz? Nie, łącznik jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń. Do instalacji zewnętrznych należy użyć osprzętu o odpowiedniej klasie ochronności IP.
