Łącznik schodowy 10 AX 250 V zaciski automatyczne, biały, Suno | 721106 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy z serii Legrand Suno o numerze katalogowym 721106 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o profesjonalnych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 AX, co w praktyce inżynierskiej oznacza podwyższoną odporność na prądy udarowe generowane przez nowoczesne oprawy LED oraz obciążenia indukcyjne. Napięcie znamionowe 250 V AC zapewnia pełną kompatybilność ze standardowymi sieciami energetycznymi. Mechanizm został wyposażony w innowacyjne zaciski automatyczne, które gwarantują pewne i trwałe połączenie przewodów o przekroju znamionowym do 2,5 mm² bez konieczności użycia narzędzi śrubowych, co znacząco przyspiesza prace instalacyjne. Estetyczne wykończenie w kolorze białym oraz minimalistyczny design serii Suno sprawiają, że produkt doskonale wpisuje się w nowoczesne wnętrza komercyjne i mieszkalne.

Zgodność z Normami

• Zgodność z normą PN-EN 60669-1 dotyczącą łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych.
• Certyfikacja CE potwierdzająca bezpieczeństwo użytkowania na terenie Unii Europejskiej.
• Stopień ochrony IP20, zapewniający ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w układach sterowania oświetleniem z dwóch różnych punktów. Najczęściej stosowany jest w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze oraz w przestronnych salonach z dwoma wejściami. Dzięki wysokiej obciążalności 10 AX, mechanizm ten może być z powodzeniem wykorzystywany zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej, biurach czy hotelach, gdzie niezawodność osprzętu jest priorytetem przy intensywnej eksploatacji.

Wskazówki Montażowe

• Mechanizm przeznaczony jest do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm przy użyciu pazurków lub wkrętów.

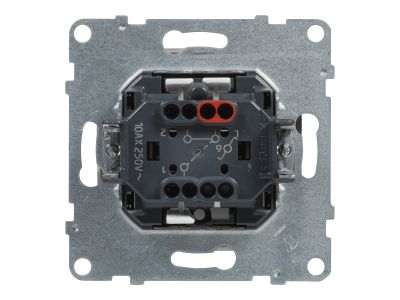

• Zaciski automatyczne: Przewody należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w otwór zaciskowy do momentu zablokowania, co zapewnia stały moment docisku przez cały okres eksploatacji.
• Konfiguracja: Do poprawnego działania układu schodowego wymagane jest zastosowanie dwóch łączników schodowych połączonych parą przewodów korespondencyjnych.
• Wykończenie: Produkt jest dostarczany jako mechanizm z plakietką; do pełnej instalacji należy dokupić dedykowaną ramkę z serii Legrand Suno, co pozwala na tworzenie zestawów wielokrotnych.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy produkt zawiera ramkę w zestawie? Nie, mechanizm wymaga dokupienia osobnej ramki z serii Suno, dostępnej w różnych wariantach kolorystycznych i krotnościach.
• Jakie przewody można podłączyć do zacisków automatycznych? Zaciski są przystosowane do przewodów sztywnych (drut) o przekroju do 2,5 mm², co zapewnia stabilne przesyłanie energii w obwodach oświetleniowych.
