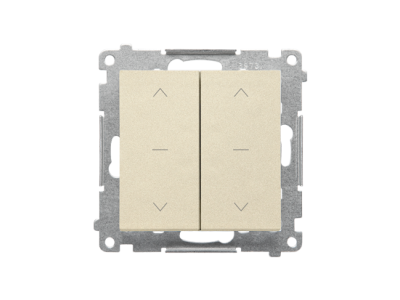

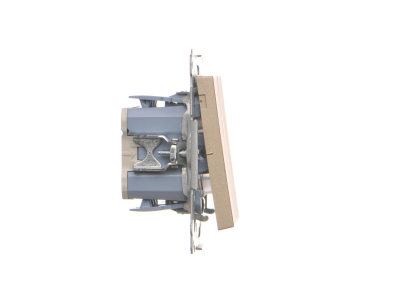

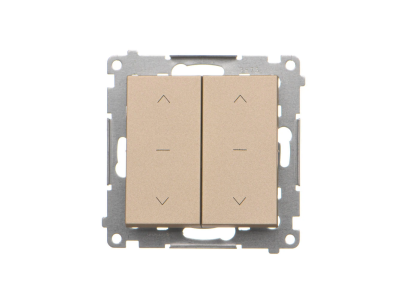

Łącznik roletowy podwójny trójpozycyjny 1-0-2 (moduł) 10A 250V szybkozłącza, Szampański mat Simon 55 | TZW2.01/144 Kontakt Simon

Alternatywny kod produktu: WMDL-0106L2-144

Opis i Kluczowe Cechy

Łącznik roletowy podwójny trójpozycyjny 1-0-2 w wykonaniu modułowym to urządzenie elektromechaniczne przeznaczone do sterowania dwoma niezależnymi obwodami rolet. Posiada zintegrowane szybkozłącza ułatwiające montaż i podłączanie przewodów, a jego konstrukcja w kolorze szampańskim mat Simon 55 zapewnia estetyczny wygląd w standardowych rozdzielnicach. Maksymalne obciążenie 10A przy napięciu 250V gwarantuje kompatybilność z większością typowych napędów rolet.

• Podwójny obwód sterowania: Pozwala na niezależne włączanie/wyłączanie dwóch rolet lub grup rolet z jednego punktu.
• Trójpozycyjny układ 1-0-2: Środkowe położenie (0) wyłącza oba obwody, pozycja 1 i 2 sterują odpowiednimi obwodami.
• Modułowa budowa: Kompatybilny z standardowymi szynami montażowymi w rozdzielnicach, zajmuje 2 moduły szerokości.
• Zintegrowane szybkozłącza: Ułatwiają podłączanie przewodów zasilających i sterujących, skracając czas montażu.
• Kolor szampański mat Simon 55: Estetyczne dopasowanie do standardowych aparatów modułowych w rozdzielnicach.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy bezpieczeństwa EN 60669-1 dla łączników elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Łącznik roletowy podwójny znajduje zastosowanie w instalacjach elektrycznych do sterowania roletami zewnętrznymi i wewnętrznymi, markizami oraz innymi napędzanymi osłonami przeciwsłonecznymi.

• Sterowanie dwoma niezależnymi roletami w jednym pomieszczeniu (np. okna południowe i wschodnie).
• Zarządzanie grupą rolet w systemach automatyki budynkowej.
• Instalacje w domach jednorodzinnych, apartamentach oraz budynkach biurowych.
• Scentralizowane sterowanie roletami w systemach zabezpieczeń przeciwpożarowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie zasilającym. Łącznik należy zamontować na szynie TH-35 w rozdzielnicy. Przewody należy podłączyć do szybkozłączy zgodnie ze schematem znajdującym się na urządzeniu – nie wymaga to użycia narzędzi. Należy zachować odpowiednie odstępy pomiędzy sąsiednimi modułami, aby zapewnić odpowiednie chłodzenie. Po montażu należy wykonać testy działania łącznika przed oddaniem instalacji do użytkowania.

FAQ

• Czy łącznik może sterować silnikami o większym poborze prądu niż 10A? Maksymalne obciążenie łącznika wynosi 10A przy 250V. Dla większych obciążeń należy zastosować stycznik lub przekaźnik.
• Czy łącznik posiada podświetlenie pozycji? Informacje dotyczące podświetlenia nie zostały podane w danych produktu.
• Jaki jest wymagany przekrój przewodów do podłączenia? Zaleca się stosować przewody o przekroju 1,5 mm² do 2,5 mm², zgodnie z normami instalacyjnymi.
