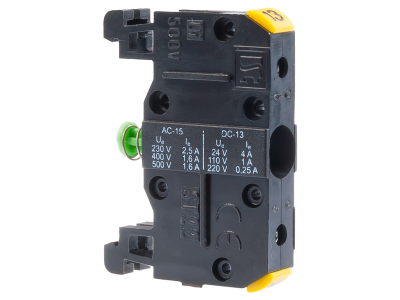

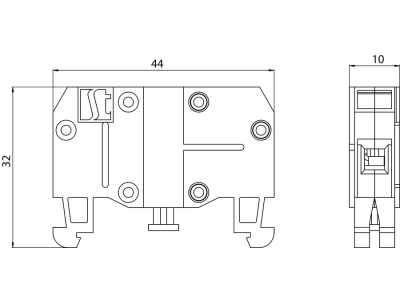

Łącznik przycisku 3-torowy, styki NO | ST22\10-3 Spamel

Opis i Kluczowe Cechy

Łącznik przycisku 3-torowy o symbolu ST22\10-3 to element funkcjonalny serii ST22 i SP22, wyposażony w trzy zestykowe styki normalnie otwarte (NO). Przeznaczony do załączania i rozłączania prądów do 2,5 A, zapewnia bezpieczną pracę w obwodach sterowniczych, sygnalizacji świetlnej i dźwiękowej. Dzięki budowie członowej umożliwia tworzenie wariantów funkcjonalnych przycisków i lampek, a montaż odbywa się w znormalizowanym otworze o średnicy 22,3 mm.

• Prąd znamionowy do 2,5 A: gwarantuje niezawodne sterowanie obwodami pomocniczymi bez ryzyka przeciążenia styków.
• Trzy tory (3×NO): umożliwiają jednoczesne załączanie trzech niezależnych obwodów, co zwiększa funkcjonalność pulpitu sterowniczego.
• Styki normalnie otwarte (NO): idealne do załączania sygnalizacji, przekaźników lub impulsów sterujących, w standardowych aplikacjach ON-OFF.
• Budowa członowa: pozwala na elastyczne konfigurowanie przycisków i lampek, a także łatwą zamianę wariantów w istniejących rozdzielnicach.
• Uniwersalny otwór montażowy Ø22,3 mm: kompatybilny z większością standardowych przycisków i lampek stosowanych w szafach sterowniczych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Zaprojektowany i wykonany zgodnie z wymaganiami stawianymi aparaturze modułowej do zastosowań przemysłowych i budynkowych. (Szczegółowe numery norm dostępne na żądanie u producenta.)

Zastosowanie

Łącznik przycisku 3-torowego ST22\10-3 sprawdza się wszędzie tam, gdzie potrzebne jest wieloobwodowe sterowanie sygnałami lub odbiornikami w szafach sterowniczych i pulpitach maszyn.

• Sterowanie sygnalizacją świetlną i dźwiękową w maszynach i liniach produkcyjnych.
• Wysyłanie impulsów załączających do styczników, przekaźników lub wejść PLC.
• Konfiguracja przycisków wielofunkcyjnych w pulpitach operatorskich (start/stop, reset, tryb pracy).
• Automatyka budynkowa – sterowanie oświetleniem, sygnalizacją alarmową lub wentylacją w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element należy osadzić w znormalizowanym otworze o średnicy 22,3 mm w płycie czołowej szafy lub pulpitu. Połączenia przewodów wykonać zgodnie z dokumentacją techniczną producenta, dobierając przekrój przewodów odpowiednio do prądu obciążenia (maks. 2,5 A). Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia oraz dokręcenie zacisków – moment dokręcania wg zaleceń producenta.

FAQ

• Czy łącznik jest podświetlany? Nie. ST22\10-3 to wyłącznie człon stykowy (łącznik przycisku) bez wbudowanego źródła światła. Podświetlenie można uzyskać poprzez zastosowanie lampki sygnalizacyjnej z osobnej serii SP22.
• Jaki jest stopień ochrony łącznika? Jako element wewnętrzny, przeznaczony do montażu w obudowie, łącznik ma typowy dla aparatury rozdzielnicowej stopień ochrony IP20 (osłona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Ostateczny stopień ochrony całego pulpitu zależy od zastosowanej obudowy.
• Czy styki są normalnie otwarte (NO) czy przełączne? Styki są wyłącznie normalnie otwarte (NO) – zwierają się po naciśnięciu przycisku i rozwierają po zwolnieniu. Nie ma możliwości pracy jako przełączny (NO/NC).
