Łącznik przycisku 2-torowy, styki NO | ST22\10-2 Spamel

Opis i Kluczowe Cechy

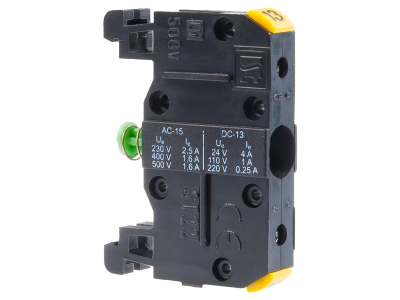

Łącznik przycisku 2-torowy o symbolu ST22\10-2 to zaawansowany komponent elektroinstalacyjny renomowanego polskiego producenta SPAMEL, zaprojektowany z myślą o profesjonalnych systemach automatyki i sterowania. Produkt charakteryzuje się obecnością dwóch torów prądowych ze stykami zwiernymi (NO - Normally Open), co pozwala na jednoczesne zamykanie dwóch niezależnych obwodów w momencie aktywacji przycisku. Dzięki zdolności łączeniowej prądów o natężeniu do 2,5 A, element ten idealnie sprawdza się w obwodach sterowniczych, sygnalizacyjnych oraz pomocniczych.

Kluczowym atutem łącznika jest jego członowa budowa, kompatybilna z seriami ST22 oraz SP22. Taka konstrukcja modułowa umożliwia elastyczne tworzenie wariantów funkcjonalnych oraz błyskawiczną modernizację istniejących pulpitów sterowniczych bez konieczności wymiany całego osprzętu. Solidne zaciski śrubowe gwarantują pewny styk elektryczny i odporność na drgania występujące w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskonapięciowej. Łączniki serii ST22 i SP22 spełniają wymagania bezpieczeństwa oraz jakości, co potwierdza ich przydatność do pracy w wymagających warunkach przemysłowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na przebicia elektryczne oraz stabilnością termiczną, co jest kluczowe dla zachowania ciągłości pracy systemów bezpieczeństwa i sterowania maszyn.

Zastosowanie

Łącznik ST22\10-2 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie pulpitów sterowniczych maszyn produkcyjnych i obrabiarek.
• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Systemach sygnalizacji świetlnej i dźwiękowej informujących o stanie procesów technologicznych.
• Układach automatyki budynkowej i przemysłowej wymagających niezawodnego przełączania sygnałów sterujących.
• Modernizacji istniejących linii produkcyjnych dzięki pełnej kompatybilności z otworami montażowymi o średnicy 22,3 mm.

Wskazówki Montażowe

Montaż łącznika jest intuicyjny i szybki dzięki znormalizowanej konstrukcji. Należy pamiętać o następujących krokach:

• Przygotowanie otworu: Łącznik jest dedykowany do montażu w znormalizowanych otworach o średnicy 22,3 mm, co jest standardem w przemyśle elektrotechnicznym.
• Mocowanie członowe: Dzięki systemowi zatrzaskowemu lub śrubowemu (zależnie od konfiguracji korpusu), łącznik można łatwo dołączyć do napędu przycisku lub lampki serii ST22/SP22.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić maksymalną powierzchnię styku w zacisku.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego połączenia elektrycznego.

FAQ

• Czy łącznik ST22\10-2 można stosować z przyciskami innych producentów? Produkt jest dedykowany do systemów SPAMEL serii ST22 i SP22. Ze względu na specyficzną budowę członową, pełna kompatybilność i bezpieczeństwo pracy są gwarantowane wyłącznie z oryginalnymi napędami tego producenta.
• Jaki jest maksymalny prąd pracy dla tego modelu? Łącznik jest przystosowany do pracy z prądami o natężeniu nieprzekraczającym 2,5 A, co czyni go idealnym do sterowania stycznikami, przekaźnikami oraz wskaźnikami LED.
• Czy styki NO można zamienić na NC? Model ST22\10-2 posiada fabrycznie skonfigurowane dwa styki zwierne (NO). W celu uzyskania styków rozwiernych należy zastosować odpowiedni moduł stykowy NC z tej samej serii produktowej.
