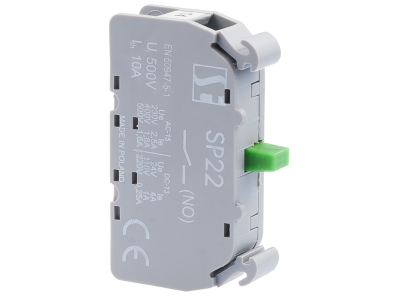

Łącznik przycisku 2-torowy, styki NO | SP22\10-2 Spamel

Opis i Kluczowe Cechy

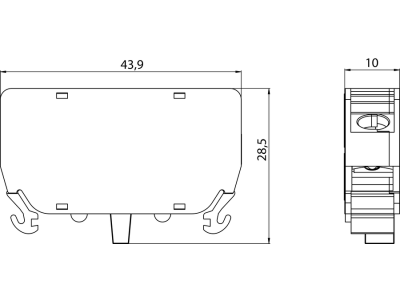

Łącznik przycisku 2-torowy o symbolu SP22\10-2 to element funkcjonalny serii SP22 i ST22, przeznaczony do załączania prądów do 2,5A w obwodach sygnalizacji świetlnej i dźwiękowej. Wyposażony w dwa tory zestyków normalnie otwartych (NO), co umożliwia niezależne sterowanie dwoma obwodami. Dzięki budowie członowej można go łączyć z innymi modułami (np. lampkami sygnalizacyjnymi) w celu tworzenia złożonych układów sterowniczych. Montowany w znormalizowanym otworze o średnicy 22,3 mm.

• Prąd znamionowy 2,5 A: gwarantuje bezpieczną pracę w obwodach sygnalizacyjnych i sterowniczych bez ryzyka przeciążenia styków.
• Dwa tory NO: umożliwiają załączanie dwóch niezależnych obwodów za pomocą jednego przycisku, co zwiększa elastyczność projektowania układów.
• Budowa członowa: ułatwia tworzenie dowolnych wariantów funkcjonalnych oraz szybką modyfikację istniejących obwodów bez konieczności wymiany całego przycisku.
• Montaż w otworze 22,3 mm: zgodny ze standardem otworów w pulpitach maszyn i szafach sterowniczych, zapewnia łatwy i pewny montaż.
• Przeznaczony do sygnalizacji świetlnej i dźwiękowej: idealnie sprawdza się w aplikacjach wymagających załączania lampek, brzęczyków lub innych sygnalizatorów.

Zgodność z Normami

Łącznik przycisku SP22\10-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi aparatury sterowniczej niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Wykonany w standardzie DIN, zapewnia kompatybilność z innymi elementami serii SP22 i ST22 oraz typowymi puszkami i panelami sterowniczymi dostępnymi na rynku.

Zastosowanie

Łącznik 2-torowy NO znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie obwodów sygnalizacyjnych lub sterujących w przemyśle i automatyce budynkowej. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów.

• Sterowanie sygnalizacją świetlną (lampki kontrolne, wskaźniki stanu) w pulpitach maszyn i szafach sterowniczych.
• Załączanie sygnalizacji dźwiękowej (brzęczyki, syreny) w układach alarmowych i ostrzegawczych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC w obwodach automatyki.
• Budowa wielofunkcyjnych przycisków sterowniczych dzięki łączeniu z innymi członami funkcyjnymi serii SP22 i ST22.

Wskazówki Montażowe

Montaż łącznika przycisku SP22\10-2 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Element przeznaczony jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm w płycie czołowej pulpitu lub szafy sterowniczej. Moment dokręcania elementów mocujących oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (prąd znamionowy 2,5 A).

FAQ

• Czy łącznik SP22\10-2 jest podświetlany? Nie, jest to czysty łącznik mechaniczny bez wbudowanego podświetlenia. Do sygnalizacji świetlnej należy zastosować oddzielną lampkę sygnalizacyjną z serii SP22 lub ST22.
• Jaki jest maksymalny przekrój przewodu do podłączenia? W dostępnych danych producenta nie podano maksymalnego przekroju. Zalecamy stosowanie przewodów o przekroju dostosowanym do prądu 2,5 A, np. 0,5–1,5 mm², zgodnie z normami instalacyjnymi.
• Jakie napięcie może być załączane przez ten łącznik? W karcie katalogowej nie określono napięcia znamionowego. Łącznik jest przeznaczony do obwodów sterowniczych niskiego napięcia (np. 24 V DC, 230 V AC) – przed zastosowaniem sprawdź dopuszczalne parametry w dokumentacji całego systemu.
