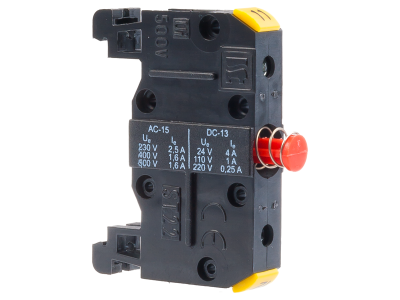

Łącznik przycisku 2-torowy, styki NC, szynowy | ST22\01-2-SZ Spamel

Opis i Kluczowe Cechy

Łącznik przycisku 2-torowy, styki normalnie zamknięte (NC), symbol ST22\01-2-SZ, przeznaczony do załączania i rozłączania prądów o natężeniu do 2,5 A. Dzięki budowie członowej, charakterystycznej dla serii ST22 i SP22, pozwala na elastyczne tworzenie potrzebnych konfiguracji w pulpitach maszyn i szafach sterowniczych. Montowany na szynie DIN.

• Prąd znamionowy do 2,5 A: Zapewnia bezpieczne przełączanie w obwodach sterowniczych, sygnalizacji świetlnej i dźwiękowej bez ryzyka przeciążenia styków.
• Styki normalnie zamknięte (NC): W stanie spoczynku obwód jest zamknięty; po naciśnięciu przycisku następuje otwarcie – stosowane w układach bezpieczeństwa i obwodach czuwania.
• 2-torowy (dwa obwody): Umożliwia niezależne sterowanie dwoma obwodami lub wykonanie funkcji rozłącznej w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• Montaż szynowy (DIN): Łatwy i szybki montaż na szynie TH35 w szafach sterowniczych i rozdzielnicach, bez potrzeby dodatkowych adapterów.
• Budowa członowa: Umożliwia łączenie z innymi członami serii ST22/SP22, co ułatwia tworzenie wariantów funkcjonalnych oraz późniejsze modyfikacje układu.

Zgodność z Normami

Łącznik ST22\01-2-SZ został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE. Przeznaczony jest do wbudowania w znormalizowane otwory o średnicy 22,3 mm, co zapewnia kompatybilność z przyciskami i lampkami serii SP22/ST22.

Zastosowanie

Łącznik przycisku 2-torowego NC znajduje zastosowanie w układach sterowania, sygnalizacji oraz automatyki przemysłowej, gdzie wymagane jest bezpieczne rozłączanie obwodów w stanie spoczynku.

• Sterowanie odbiornikami w pulpitach maszyn – załączanie/wyłączanie poprzez przycisk z funkcją NC.
• Sygnalizacja świetlna i dźwiękowa w szafach sterowniczych – współpraca z lampkami serii SP22.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w obwodach bezpieczeństwa.
• Tworzenie obwodów czuwania i zatrzymania awaryjnego (NC) w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Połączeń przewodów dokonuj zgodnie z dokumentacją producenta – stosuj odpowiedni moment dokręcania zacisków oraz przekrój przewodów dobrany do prądu 2,5 A.

FAQ

• Czy łącznik ST22\01-2-SZ jest kompatybilny z przyciskami serii SP22? Tak, obie serie zostały zaprojektowane do współpracy w ramach jednego systemu członowego. Łącznik można łączyć z napędami, lampkami i osłonami SP22/ST22.
• Jaką funkcję pełnią styki NC w tym łączniku? Styki normalnie zamknięte zapewniają przewodzenie prądu w stanie spoczynku. Po naciśnięciu przycisku obwód zostaje rozwarty – rozwiązanie stosowane np. w obwodach bezpieczeństwa, zatrzymania awaryjnego lub sygnalizacji stanu czuwania.
• Czy możliwy jest montaż łącznika bez dodatkowych akcesoriów? Tak, łącznik jest przystosowany do montażu na szynie DIN (TH35) bez potrzeby stosowania dodatkowych adapterów. W przypadku integracji z przyciskiem należy użyć odpowiedniego gniazda 22,3 mm.
