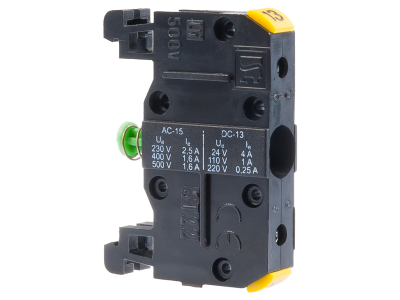

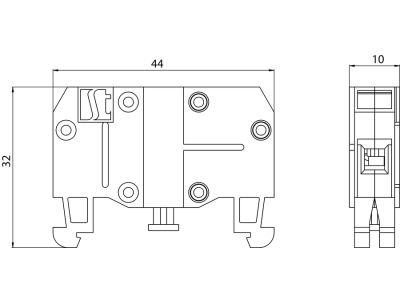

Łącznik przycisku 1-torowy, styki NO | ST22\10-1 Spamel

Opis i Kluczowe Cechy

Łącznik przycisku 1-torowy ze stykiem normalnie otwartym (NO) o symbolu ST22\10-1 to element członowy serii ST22 i SP22, przeznaczony do budowy przycisków sterowniczych i lampek sygnalizacyjnych. Dzięki prądowi znamionowemu do 2,5 A oraz montażowi w standardowym otworze o średnicy 22,3 mm zapewnia niezawodną pracę w obwodach sterowniczych i sygnalizacyjnych. Budowa członowa ułatwia tworzenie indywidualnych konfiguracji oraz szybką modyfikację istniejących układów.

• Styk NO (normalnie otwarty): Zapewnia załączenie obwodu tylko podczas naciśnięcia przycisku – idealny do impulsowego sterowania stycznikami, przekaźnikami i wejściami PLC.
• Prąd znamionowy do 2,5 A: Wystarczający dla obwodów sterowniczych, sygnalizacji świetlnej i dźwiękowej, bez ryzyka przeciążenia styków w typowych aplikacjach przemysłowych.
• Montaż w otworze 22,3 mm: Kompatybilny z pulpitami, szafami sterowniczymi i panelami operatorskimi zgodnymi z międzynarodowym standardem średnicy montażowej.
• Budowa członowa (serie ST22/SP22): Umożliwia swobodne łączenie łączników z przyciskami, lampkami i innymi członami funkcjonalnymi – elastyczność podczas projektowania i modernizacji układów.
• Przeznaczony do serii ST22 i SP22: Gwarantowana kompatybilność mechaniczna i elektryczna z elementami tych serii, co upraszcza dobór i rozbudowę systemu sterowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (CE) oraz standardami DIN dla aparatury sterowniczej i sygnalizacyjnej. Montaż i eksploatacja w warunkach przemysłowych przy zachowaniu zaleceń producenta.

Zastosowanie

Łącznik przycisku ST22\10-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne impulsowe sterowanie obwodami elektrycznymi o niewielkim prądzie. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie załączaniem i wyłączaniem maszyn oraz urządzeń technologicznych przez przyciski typu impuls.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników pomocniczych lub modułów PLC w szafach sterowniczych.
• Sygnalizacja świetlna i dźwiękowa – współpraca z lampkami sygnalizacyjnymi serii SP22.
• Automatyka budynkowa – przyciski do sterowania oświetleniem, bramami, roletami czy systemami alarmowymi.

Wskazówki Montażowe

Montaż i wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez kwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (np. w płycie czołowej szafy lub pulpicie). Przekrój przewodów należy dobrać do wartości prądu roboczego (zgodnie z normą PN-HD 60364). Zaleca się stosowanie momentu dokręcania śrub podanego w dokumentacji producenta – nie dokręcać na siłę, aby nie uszkodzić obudowy.

FAQ

• Czy łącznik posiada podświetlenie LED? Nie, ST22\10-1 jest elementem łącznikowym bez wbudowanego źródła światła. Podświetlenie realizowane jest przez osobne lampki sygnalizacyjne z serii SP22, które można montować w tym samym korpusie przycisku.
• Jaki jest stopień ochrony (IP) tego łącznika? Dane producenta nie określają IP dla samego łącznika – stopień ochrony całego przycisku (obudowy) zależy od zastosowanego korpusu i uszczelnień. Standardowo w suchych pomieszczeniach rozdzielnic osiąga się ochronę co najmniej IP20.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? To wersja ze stykiem normalnie otwartym (NO). Oznacza to, że obwód jest rozwarty w stanie spoczynku i zamyka się tylko podczas naciśnięcia przycisku. Do pracy w logice NC należy wybrać łącznik z symbolem ST22\10-2 (styki NC).
