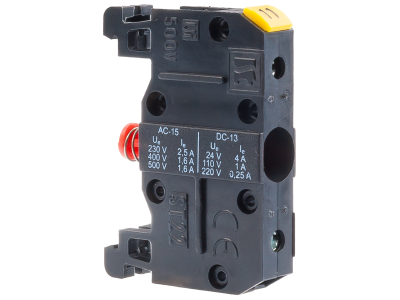

Łącznik przycisku 1-torowy, styki NC | ST22\01-1 Spamel

Opis i Kluczowe Cechy

Łącznik przycisku 1-torowy z zestykami normalnie zamkniętymi (NC) oznaczony symbolem ST22/01-1 przeznaczony jest do serii przycisków sterowniczych ST22 oraz SP22. Urządzenie umożliwia załączanie i rozłączanie prądów do 2,5 A oraz obsługę sygnalizacji świetlnej i dźwiękowej w pulpitach maszyn i szafach sterowniczych. Dzięki budowie członowej pozwala na łatwe tworzenie wariantów funkcjonalnych i modyfikację istniejących obwodów. Montowany w znormalizowanym otworze o średnicy 22,3 mm.

• Styki NC (normalnie zamknięte): Zapewniają przewodzenie w stanie spoczynkowym – w przypadku zaniku napięcia obwód pozostaje zamknięty, co zwiększa bezpieczeństwo w aplikacjach awaryjnych.
• Prąd znamionowy do 2,5 A: Pozwala na bezpieczne sterowanie obwodami sygnalizacyjnymi, cewkami styczników małej mocy lub przekaźnikami bez ryzyka przegrzania styków.
• Budowa członowa (seria ST22/SP22): Umożliwia samodzielne składanie potrzebnych konfiguracji – łączenie łączników, lampek i przycisków w jeden kompletny moduł.
• Otwór montażowy 22,3 mm: Standardowy wymiar ułatwia instalację w typowych pulpitach sterowniczych i szafach rozdzielczych.
• Konstrukcja jednotorowa: Oszczędza miejsce w szafie i upraszcza schemat połączeń w aplikacjach wymagających tylko jednego styku pomocniczego.

Zgodność z Normami

Łącznik ST22/01-1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczną pracę w standardowych warunkach przemysłowych i komercyjnych.

Zastosowanie

Łącznik przycisku 1-torowego NC ST22/01-1 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne załączanie małych prądów sterowniczych oraz sygnalizacja stanów pracy. Stosowany jest głównie w:

• Sterowaniu maszynami i urządzeniami – jako element przycisków start/stop w pulpitach operatorskich.
• Sygnalizacji świetlnej i dźwiękowej – obsługa lampek kontrolnych i sygnalizatorów w szafach sterowniczych.
• Automatyce budynkowej – sterowanie oświetleniem, wentylacją lub alarmami technicznymi.
• Impulsowaniu styczników i przekaźników – podawanie krótkotrwałych sygnałów do cewek w obwodach sterowniczych.

Wskazówki Montażowe

Montaż łącznika ST22/01-1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Łącznik przeznaczony jest do wbudowania w znormalizowany otwór o średnicy 22,3 mm w płycie czołowej pulpitu lub szafy sterowniczej. Podłączenie przewodów wykonać zgodnie z dokumentacją techniczną producenta, dobierając przekrój przewodów odpowiedni do obciążenia. Po zakończeniu montażu sprawdzić poprawność działania i dokręcenie połączeń śrubowych.

FAQ

• Czy łącznik ST22/01-1 ma styki normalnie zamknięte (NC)? Tak, jest to łącznik 1-torowy ze stykiem NC, który przewodzi prąd w stanie spoczynku i rozłącza się po naciśnięciu przycisku.
• Jaki maksymalny prąd może płynąć przez łącznik? Łącznik jest przystosowany do prądów do 2,5 A. Należy pamiętać, aby nie przekraczać tej wartości – zwłaszcza w obwodach indukcyjnych (cewki styczników) zaleca się sprawdzenie parametrów łączeniowych.
• Czy łącznik można zamontować razem z lampką sygnalizacyjną serii ST22 lub SP22? Tak, budowa członowa tych serii umożliwia łączenie łączników, przycisków i lampek w jednym otworze montażowym 22,3 mm, co pozwala na tworzenie kompletnych zespołów sterowniczych.
