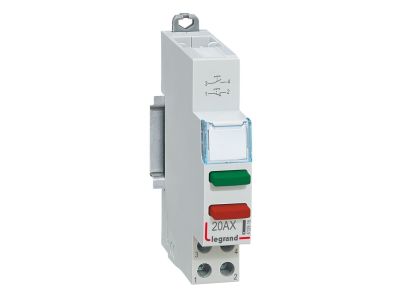

Łącznik przyciskowy monostabilny podwójny NO+NC | 412916 Legrand

Opis i Kluczowe Cechy

Łącznik przyciskowy monostabilny podwójny o numerze referencyjnym 412916 to zaawansowany komponent aparatury modułowej z serii LP 400 od renomowanego producenta Legrand. Urządzenie zostało zaprojektowane z myślą o wymagających instalacjach elektrycznych, gdzie kluczowa jest niezawodność i precyzja sterowania. Wyposażone w dwa niezależne styki — jeden zwierny (NO) oraz jeden rozwierny (NC) — pozwala na jednoczesne realizowanie różnych funkcji logicznych w obwodzie sterowania.

• Wysoka obciążalność: Prąd znamionowy wynoszący 20 A umożliwia bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Kategoria pracy AC-12: Gwarantuje optymalną wydajność przy sterowaniu obciążeniami rezystancyjnymi oraz lekko indukcyjnymi.
• Kompatybilność z oświetleniem: Urządzenie jest przystosowane do współpracy z lampami fluorescencyjnymi (20 AX), co czyni je uniwersalnym rozwiązaniem w nowoczesnych systemach oświetleniowych.
• Ergonomia i identyfikacja: Zintegrowane okienko opisowe pozwala na trwałe i czytelne oznaczenie funkcji przycisku, co znacząco ułatwia późniejszą eksploatację i serwisowanie rozdzielnicy.
• Kompaktowa budowa: Szerokość wynosząca zaledwie jeden moduł (17,5 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy IEC/EN 60669-1, która określa ogólne wymagania dotyczące łączników do stałych instalacji elektrycznych domowych i podobnych. Zgodność z tą normą zapewnia użytkownikowi bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz trwałość mechaniczną styków nawet przy częstym przełączaniu pod pełnym obciążeniem.

Zastosowanie

Łącznik Legrand 412916 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki konfiguracji styków 1NO+1NC idealnie nadaje się do:

• Układów sterowania oświetleniem w ciągach komunikacyjnych i halach produkcyjnych.
• Systemów automatyki budynkowej jako element zadający impuls do sterowników PLC lub przekaźników bistabilnych.
• Realizacji funkcji bezpieczeństwa i sygnalizacji stanu pracy urządzeń.
• Zastosowań, gdzie wymagane jest jednoczesne załączenie jednego obwodu przy jednoczesnym rozłączeniu drugiego (np. blokady elektryczne).

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny wsporczej TH 35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Należy stosować przewody o przekrojach dostosowanych do prądu znamionowego 20 A, zgodnie z obowiązującymi przepisami i projektem instalacji.
• Pozycjonowanie: Dzięki kompaktowej szerokości 17,5 mm, łącznik może być montowany w dowolnym miejscu w rzędzie aparatury modułowej, zachowując estetykę i przejrzystość okablowania.

FAQ

• Czy przycisk posiada podświetlenie? Model 412916 skupia się na funkcjonalności styków i posiada okienko opisowe, natomiast nie jest wyposażony w zintegrowaną lampkę sygnalizacyjną.
• Co oznacza termin 'monostabilny'? Oznacza to, że łącznik powraca do swojej pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora (działa na zasadzie impulsu).
• Czy mogę go użyć do sterowania silnikiem? Tak, o ile prąd rozruchowy i kategoria pracy silnika mieszczą się w granicach wytrzymałości styków 20 A w kategorii AC-12.
