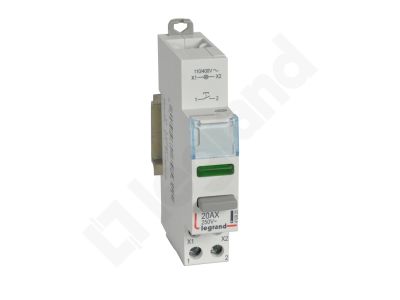

Łącznik przyciskowy monostabilny 1NO z lampką zieloną LED 110/400V | 412920 Legrand

Opis i Kluczowe Cechy

Łącznik przyciskowy monostabilny Legrand o numerze referencyjnym 412920 to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o profesjonalnych systemach sterowania i sygnalizacji. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpośrednie sterowanie obciążeniami o znacznej mocy bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach. Wyposażenie w jeden styk zwierny (1NO - Normally Open) sprawia, że łącznik idealnie nadaje się do wysyłania impulsów sterujących do cewek styczników, przekaźników bistabilnych czy sterowników PLC.

Kluczowym elementem wyróżniającym ten model jest zintegrowana lampka sygnalizacyjna LED w kolorze zielonym, pracująca w szerokim zakresie napięcia od 110 V do 400 V AC. Zastosowanie technologii LED gwarantuje długowieczność wskaźnika oraz minimalny pobór energii. Dodatkowo, aparat posiada wbudowane okienko opisowe, które umożliwia precyzyjne i trwałe oznaczenie funkcji danego przycisku w rozdzielnicy, co znacząco podnosi standardy bezpieczeństwa i ułatwia późniejszą eksploatację instalacji. Szerokość modułowa wynosząca dokładnie 1 moduł (17,5 mm) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 60669-1, co potwierdza jego wysoką jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach domowych i przemysłowych. Łącznik charakteryzuje się kategorią pracy AC-12, co definiuje jego przeznaczenie do sterowania obciążeniami rezystancyjnymi oraz lekko indukcyjnymi. Istotnym parametrem technicznym jest zdolność łączeniowa dla lamp fluorescencyjnych określona jako 20 AX, co oznacza pełną kompatybilność z nowoczesnymi systemami oświetleniowymi generującymi wysokie prądy rozruchowe.

Zastosowanie

Łącznik przyciskowy Legrand 412920 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest niezastąpiony w układach automatyki budynkowej do ręcznego wyzwalania sekwencji sterujących, załączania oświetlenia klatek schodowych czy sterowania napędami bram i rolet. Dzięki wysokiej wytrzymałości prądowej 20 A, może być stosowany w rozdzielnicach głównych i oddziałowych jako element sterujący obwodami sygnalizacyjnymi oraz alarmowymi. Zielona lampka LED najczęściej wykorzystywana jest do potwierdzania obecności napięcia w obwodzie lub sygnalizacji stanu pracy podłączonego urządzenia.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowym wsporniku montażowym TH 35 (szyna DIN), co zapewnia szybką i stabilną instalację w każdej typowej rozdzielnicy modułowej. Podczas oprzewodowania należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów przy pełnym obciążeniu 20 A. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka. Przejrzyste rozmieszczenie zacisków oraz kompaktowa obudowa ułatwiają prowadzenie przewodów nawet w gęsto upakowanych szafach sterowniczych.

FAQ

• Czy lampka LED wymaga osobnego zasilania? Lampka jest zintegrowana z mechanizmem łącznika i jest przystosowana do pracy w zakresie napięć 110/400 V~, sygnalizując stan obwodu zgodnie ze schematem podłączenia.
• Co oznacza termin 'monostabilny'? Oznacza to, że przycisk posiada funkcję powrotu – styk pozostaje zamknięty tylko w momencie trzymania przycisku przez operatora. Po zwolnieniu nacisku, styk 1NO powraca do pozycji otwartej.
• Czy łącznik można stosować z oświetleniem LED? Tak, dzięki wysokiej kategorii 20 AX, łącznik jest odporny na prądy udarowe występujące przy załączaniu nowoczesnych źródeł światła LED i fluorescencyjnych.
