Łącznik przyciskowy bistabilny NO+NC | 412911 Legrand

Opis i Kluczowe Cechy

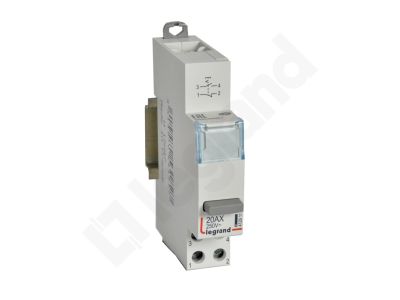

Łącznik przyciskowy bistabilny 1NO+1NC o symbolu 412911 z serii LP 400 to element przeznaczony do impulsowego sterowania obwodami elektrycznymi. Urządzenie łączy w sobie funkcję załączania i wyłączania z mechanicznym zatrzaskiem – każdy impuls zmienia stan styków i utrzymuje go do kolejnego sygnału. Dzięki prądowi znamionowemu 20 A kategorii AC-12 oraz napięciu 250 V~ zapewnia bezpieczną pracę z obciążeniami rezystancyjnymi i półprzewodnikowymi, w tym kompatybilność z lampami fluorescencyjnymi (20 AX). Szerokość 1 modułu (17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Styk NO+NC (1NO+1NC): Dwa styki (normalnie otwarty i normalnie zamknięty) przełączają się jednocześnie przy każdym impulsie, umożliwiając realizację zarówno włączania, jak i wyłączania odbiorników z jednego przycisku.
• Prąd znamionowy 20 A AC-12 / 20 AX: Wysoka obciążalność prądowa pozwala na sterowanie bezpośrednie odbiorników o znacznym poborze mocy, a kompatybilność z lampami fluorescencyjnymi (20 AX) gwarantuje niezawodne łączenie obciążeń indukcyjnych.
• Napięcie znamionowe 250 V~: Dopasowanie do typowych instalacji jednofazowych w budynkach mieszkalnych i komercyjnych.
• Bistabilny tryb pracy: Mechaniczny zatrzask utrzymuje stan styku po zaniku impulsu, co eliminuje konieczność ciągłego trzymania przycisku i pozwala na oszczędność miejsca przy sterowaniu zdalnym.
• Okienko opisowe: Umożliwia czytelne oznaczenie funkcji łącznika (np. "Oświetlenie schodów") bezpośrednio na elemencie, co ułatwia identyfikację w rozdzielnicy.

Zgodność z Normami

Łącznik przyciskowy bistabilny 412911 jest zgodny z normą IEC/EN 60669-1 (łączniki do domowych i podobnych instalacji elektrycznych) oraz kategorią pracy AC-12. Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Łącznik bistabilny znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie obciążeniami za pomocą krótkich impulsów, a stan załączenia ma być utrzymany bez dodatkowego źródła zasilania. Sprawdza się zarówno w instalacjach przemysłowych, jak i domowych.

• Sterowanie oświetleniem (np. schody, korytarze) z wielu punktów – współpraca z przyciskami monostabilnymi.
• Wysyłanie impulsów do styczników, przekaźników bistabilnych lub wejść PLC w układach automatyki budynkowej.
• Załączanie obwodów gniazd wtyczkowych lub odbiorników małej mocy (grzejniki, wentylatory) w systemach inteligentnego budynku.
• Centralne wyłączanie obciążeń z jednego punktu, np. w szafkach sterowniczych.

Wskazówki Montażowe

Montaż i demontaż urządzenia mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub puszkach. Przekrój przewodów należy dobrać do prądu znamionowego obciążenia (zalecany min. 2,5 mm² przy 20 A). Moment dokręcania śrub zacisków należy dostosować do dokumentacji producenta – typowo 0,5–0,8 Nm. Po zamontowaniu sprawdź poprawność podłączenia styków NO i NC.

FAQ

• Czy łącznik posiada podświetlenie LED? Produkt nie jest wyposażony w podświetlenie. Okienko opisowe służy wyłącznie do etykietowania funkcji.
• Jaki stopień ochrony (IP) ma opisywany łącznik? W dostarczonych danych producent nie podaje konkretnego stopnia ochrony. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic – w typowych warunkach zapewnia ochronę IP20.
• Jak działa tryb bistabilny – czy styk NO i NC przełączają się jednocześnie? Tak, przy każdym impulsie (naciśnięciu przycisku monostabilnego) styki NO i NC zmieniają stan przeciwnie: NO z rozwartego na zwarty, NC ze zwartego na rozwarty. Stan utrzymuje się do kolejnego impulsu.
