Łącznik przyciskowy bistabilny NO+LED Z. 12/48VAC/DC | 412912 Legrand

Opis i Kluczowe Cechy

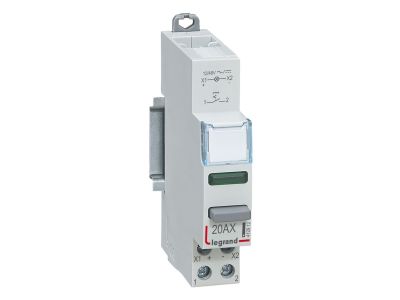

Łącznik przyciskowy bistabilny z wbudowaną zieloną diodą LED (symbol 412912) przeznaczony do pracy przy napięciu 12/48 V AC/DC i prądzie znamionowym 20 A. Wyposażony w jeden styk normalnie otwarty (1NO) o działaniu bistabilnym – każdorazowe naciśnięcie zmienia stan załączenia. Zajmuje 1 moduł (17,5 mm) na szynie TH35. Produkt kompatybilny z obciążeniami fluorescencyjnymi (20 AX) i przystosowany do kategorii pracy AC-12.

• Napięcie znamionowe 12/48 V AC/DC: Umożliwia bezpieczną pracę w instalacjach niskiego napięcia, idealny do systemów sterowania i automatyki budynkowej.
• Prąd znamionowy 20 A: Wysoka obciążalność pozwala na sterowanie odbiornikami o znacznym poborze prądu bez ryzyka przegrzania styków.
• Styk 1NO bistabilny: Zmiana stanu po każdym naciśnięciu – wygodne załączanie/wyłączanie bez konieczności ciągłego przytrzymywania przycisku.
• Wbudowana zielona dioda LED: Wyraźna sygnalizacja wizualna stanu załączenia, ułatwia diagnostykę i obsługę.
• Kompatybilność z lampami fluorescencyjnymi (20 AX): Gwarantuje poprawną pracę z obciążeniami pojemnościowymi i indukcyjnymi w instalacjach oświetleniowych.
• Zgodność z IEC/EN 60669-1: Potwierdza bezpieczeństwo użytkowania i zgodność z europejskimi wymaganiami dla łączników instalacyjnych.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż w standardowej szynie TH35.

Zgodność z Normami

Łącznik przyciskowy bistabilny 412912 jest zgodny z normą IEC/EN 60669-1 oraz posiada kategorię pracy AC-12. Produkt został oznaczony certyfikatem CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Uniwersalny łącznik bistabilny z sygnalizacją LED sprawdza się w wielu aplikacjach wymagających niezawodnego sterowania przy niskim napięciu.

• Sterowanie oświetleniem (w tym LED i fluorescencyjnym) w instalacjach 12/48 V AC/DC.
• Przekazywanie impulsów sterujących do styczników, przekaźników i modułów PLC w automatyce budynkowej.
• Sygnalizacja stanu pracy urządzeń (dioda LED wizualnie informuje o załączeniu obwodu).
• Realizacja funkcji bistabilnych w systemach przyciskowych (np. załącz/wyłącz z jednego punktu).

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Instalację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przekrój przewodów należy dobrać do prądu znamionowego 20 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy dioda LED działa przy napięciu stałym i zmiennym? Tak, łącznik jest przystosowany do pracy zarówno przy napięciu stałym (DC), jak i zmiennym (AC) w zakresie 12–48 V. Dioda zasilana jest z tego samego obwodu.
• Jaki jest stopień ochrony tego łącznika? Aparatura modułowa przeznaczona do montażu w rozdzielnicy, standardowo zapewnia ochronę IP20. W warunkach zabudowy wewnątrz szafy produkt jest odpowiednio chroniony przed dostępem przypadkowym.
• Czy łącznik ma działanie bistabilne czy impulsowe? Działanie jest bistabilne – każde naciśnięcie zmienia stan styku (zamyka lub otwiera) i utrzymuje go do kolejnego naciśnięcia. Nie wymaga ciągłego przytrzymywania przycisku.
