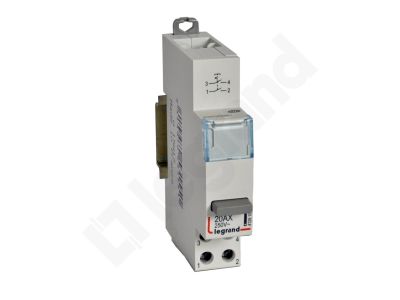

Łącznik przyciskowy bistabilny 2NO | 412910 Legrand

Opis i Kluczowe Cechy

Łącznik przyciskowy bistabilny 2NO marki Legrand, o numerze referencyjnym 412910, to zaawansowany komponent aparatury modułowej z serii LP 400, zaprojektowany z myślą o wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 20 A oraz napięciem znamionowym 250 V~, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażenie łącznika w dwa styki zwierne (2NO) umożliwia jednoczesne zamykanie dwóch niezależnych torów prądowych. Kluczowym atutem jest kategoria pracy AC-12, która definiuje urządzenie jako idealne do sterowania obciążeniami rezystancyjnymi oraz lekko indukcyjnymi. Dodatkowo, produkt posiada zintegrowane okienko opisowe, które znacząco ułatwia identyfikację obwodu w rozdzielnicy, podnosząc standardy eksploatacji i konserwacji instalacji.

• Prąd znamionowy 20 A: Pozwala na bezpośrednie sterowanie odbiornikami o większej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Konfiguracja styków 2NO: Zapewnia wszechstronność w projektowaniu układów sterowania.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 1 moduł (17,5 mm) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Kompatybilność z oświetleniem: Urządzenie jest przystosowane do współpracy z lampami fluorescencyjnymi (20 AX), co jest kluczowe w nowoczesnych systemach oświetlenia komercyjnego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 60669-1, co gwarantuje najwyższy poziom bezpieczeństwa użytkowania oraz niezawodność mechaniczną i elektryczną. Spełnienie tych rygorystycznych standardów potwierdza, że łącznik Legrand 412910 jest odporny na prądy udarowe występujące przy załączaniu obciążeń fluorescencyjnych oraz zachowuje stabilne parametry pracy w długofalowej eksploatacji. Kategoria pracy AC-12 dodatkowo poświadcza jego przydatność w profesjonalnych systemach automatyki budynkowej.

Zastosowanie

Łącznik bistabilny 2NO znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz w zaawansowanych instalacjach domowych. Jest idealnym rozwiązaniem do sterowania systemami oświetlenia, wentylacji oraz innymi urządzeniami wykonawczymi, gdzie wymagane jest stabilne utrzymanie stanu załączenia po zwolnieniu przycisku. Dzięki wysokiej obciążalności 20 AX, doskonale radzi sobie w obwodach z dużą ilością świetlówek lub paneli LED zasilanych przez zasilacze impulsowe, które generują wysokie prądy rozruchowe.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH 35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Zatrzaski zapewniają stabilne osadzenie urządzenia na wsporniku TH 35.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu 20 A, dbając o odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Identyfikacja: Wykorzystaj wbudowane okienko opisowe do czytelnego oznaczenia funkcji łącznika, co jest niezbędne dla zachowania przejrzystości dokumentacji powykonawczej.

FAQ

• Czy łącznik posiada podświetlenie? Dane techniczne producenta dla modelu 412910 wskazują na obecność okienka opisowego, natomiast nie wspominają o wbudowanej lampce sygnalizacyjnej.
• Jaka jest szerokość urządzenia w rozdzielnicy? Łącznik zajmuje dokładnie jeden moduł o szerokości 17,5 mm.
• Czy mogę go użyć do sterowania silnikiem? Urządzenie posiada kategorię AC-12 (obciążenia rezystancyjne i lekko indukcyjne). W przypadku silników o dużej mocy zaleca się sprawdzenie prądu rozruchowego lub zastosowanie stycznika pośredniczącego.
