Łącznik przegubowy LGC/LGOCH60N | 461301 Baks

Opis i Kluczowe Cechy

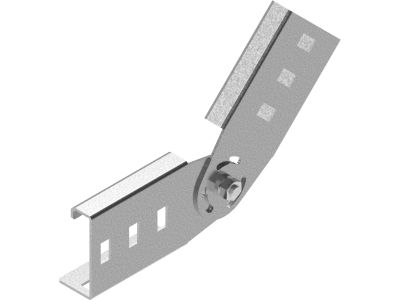

Łącznik przegubowy LGC/LGOCH60N marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu elastycznych i wytrzymałych połączeń w systemach tras kablowych. Produkt ten umożliwia płynne łączenie drabin kablowych prowadzonych pod różnym kątem w płaszczyźnie pionowej, co jest kluczowe przy omijaniu przeszkód architektonicznych lub zmianie poziomów instalacji. Wykonany z wysokogatunkowej stali cynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2015-09, łącznik charakteryzuje się podwyższoną odpornością na korozję oraz uszkodzenia mechaniczne. Solidna konstrukcja gwarantuje ciągłość elektryczną oraz stabilność mechaniczną całej trasy, co jest niezbędne w wymagających środowiskach przemysłowych.

Zgodność z Normami

• PN-EN 10346:2015-09: Wykorzystanie stali cynkowanej tą metodą zapewnia optymalną ochronę antykorozyjną w warunkach suchych i wewnątrz budynków.
• Standardy BAKS: Produkt jest w pełni kompatybilny z systemami drabin kablowych o wysokości boku 60 mm, co ułatwia projektowanie i prefabrykację instalacji.
• Bezpieczeństwo: Materiały użyte do produkcji są niepalne i spełniają rygorystyczne normy bezpieczeństwa pożarowego dla tras kablowych.

Zastosowanie

Łącznik LGC/LGOCH60N znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz w infrastrukturze energetycznej. Jest niezastąpiony wszędzie tam, gdzie trasa kablowa musi zostać poprowadzona w sposób niestandardowy, wymagający regulacji kąta nachylenia. Idealnie sprawdza się w halach produkcyjnych, centrach danych oraz elektrowniach, gdzie precyzja prowadzenia przewodów o dużych przekrojach ma kluczowe znaczenie dla bezpieczeństwa i estetyki montażu.

Wskazówki Montażowe

Prawidłowy montaż łącznika przegubowego jest warunkiem zachowania pełnej nośności trasy kablowej. Do poprawnej instalacji jednego elementu należy wykorzystać 4 komplety śrub SGKM8x14 (śruba z łbem grzybkowym i nakrętka kołnierzowa ząbkowana). Zaleca się:

• Symetryczne rozmieszczenie śrub w celu równomiernego rozłożenia naprężeń mechanicznych.
• Zastosowanie odpowiedniego momentu dokręcania, aby zapobiec poluzowaniu się połączenia pod wpływem drgań.
• Upewnienie się, że krawędzie drabin są odpowiednio wyrównane przed ostatecznym zablokowaniem kąta przegubu.

FAQ

• Czy łącznik można stosować na zewnątrz? Produkt jest cynkowany metodą Sendzimira, co dedykuje go głównie do zastosowań wewnętrznych. W środowiskach o wysokiej wilgotności lub agresywnej atmosferze zaleca się konsultację w celu dobrania wersji cynkowanej ogniowo lub ze stali nierdzewnej.
• Ile śrub potrzebuję do montażu? Na jeden łącznik przypadają 4 komplety śrub SGKM8x14. Należy pamiętać o ich osobnym zamówieniu, jeśli nie są częścią zestawu.
• Czy łącznik pasuje do drabin innych producentów? Łącznik jest zoptymalizowany pod systemy BAKS o wysokości 60 mm, jednak dzięki standardowym otworom montażowym może być kompatybilny z innymi systemami o zbliżonych parametrach technicznych.
