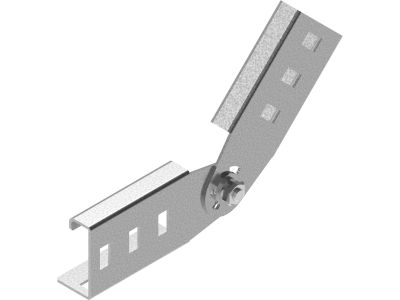

Łącznik przegubowy drabin LGC H50 N | 451301 Baks

Opis i Kluczowe Cechy

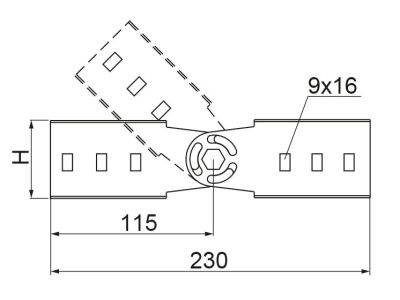

Łącznik przegubowy drabin LGC H50 N marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o tworzeniu elastycznych i wytrzymałych połączeń w systemach tras kablowych. Produkt ten dedykowany jest do drabin o wysokości boku 50 mm, umożliwiając płynną regulację kąta nachylenia łączonych sekcji. Wykonanie ze stali cynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2015-09 gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych. Dzięki precyzyjnemu tłoczeniu, łącznik zapewnia stabilność mechaniczną całej trasy, eliminując ryzyko odkształceń pod wpływem ciężaru okablowania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne i bezpieczeństwa obowiązujące w branży elektroinstalacyjnej. Kluczowym aspektem jest zgodność z normą PN-EN 10346:2015-09, która określa standardy dla wyrobów płaskich stalowych ocynkowanych ogniowo w sposób ciągły. Zapewnia to użytkownikowi pewność, że powłoka ochronna posiada odpowiednią grubość i przyczepność, co bezpośrednio przekłada się na długowieczność instalacji wewnątrz budynków oraz w środowiskach o umiarkowanej wilgotności.

Zastosowanie

Łącznik LGC H50 N znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz infrastrukturze technicznej. Jest niezastąpiony w sytuacjach, gdy trasa kablowa musi ominąć przeszkody konstrukcyjne lub zmienić poziom prowadzenia drabin pod niestandardowym kątem, którego nie obsługują sztywne kształtki. Idealnie sprawdza się w halach produkcyjnych, centrach danych oraz elektrowniach, gdzie wymagana jest wysoka nośność i pewność połączeń elektrycznych (ciągłość elektryczna trasy).

Wskazówki Montażowe

Prawidłowy montaż łącznika przegubowego jest warunkiem zachowania pełnej nośności systemu. Do poprawnej instalacji jednego łącznika należy wykorzystać 4 komplety śrub SGKM8x14 (śruba z łbem grzybkowym i nakrętka kołnierzowa ząbkowana). Śruby te zapewniają nie tylko trwałe połączenie mechaniczne, ale również odpowiedni docisk gwarantujący ciągłość elektryczną, co jest niezbędne dla celów ochrony przeciwporażeniowej i wyrównania potencjałów. Należy pamiętać o dokręceniu śrub z odpowiednim momentem, aby uniknąć poluzowania konstrukcji pod wpływem drgań.

FAQ

• Czy łącznik LGC H50 N można stosować na zewnątrz? Produkt jest cynkowany metodą Sendzimira, co optymalizuje go do pracy wewnątrz budynków. W przypadku środowisk o bardzo wysokiej korozyjności (C4-C5) zaleca się konsultację w celu dobrania wersji cynkowanej ogniowo zanurzeniowo lub ze stali nierdzewnej.
• Ile śrub potrzebuję do montażu? Na jeden łącznik przegubowy przypadają 4 komplety śrub SGKM8x14.
• Czy łącznik pasuje do drabin innych producentów? Łącznik jest zoptymalizowany pod systemy BAKS o wysokości boku 50 mm, jednak dzięki standardowej perforacji może być kompatybilny z innymi systemami o zbliżonych parametrach technicznych.
