Łącznik przegubowy do korytka LGJ H50 | 152400 Baks

Opis i Kluczowe Cechy

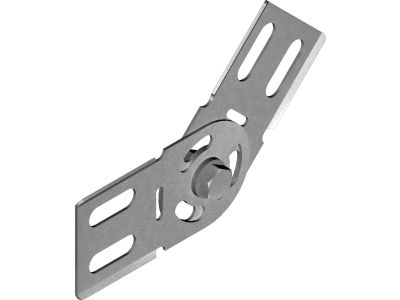

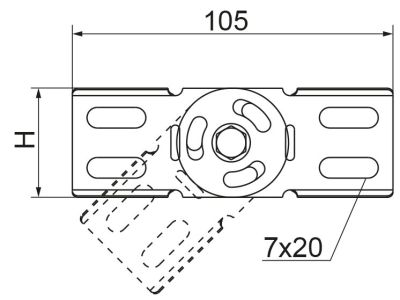

Łącznik przegubowy LGJ H50 renomowanego producenta BAKS to wyspecjalizowany element konstrukcyjny, zaprojektowany z myślą o profesjonalnych systemach tras kablowych. Głównym zadaniem łącznika jest umożliwienie płynnej regulacji kąta połączenia koryt o wysokości profilu wynoszącej 50 mm. Produkt został wykonany z wysokogatunkowej stali poddanej procesowi cynkowania metodą Sendzimira, co zapewnia doskonałą ochronę antykorozyjną oraz długowieczność instalacji w środowiskach wewnętrznych. Solidna konstrukcja gwarantuje sztywność połączenia, co jest niezbędne przy prowadzeniu rozbudowanych wiązek przewodów elektroenergetycznych i telekomunikacyjnych.

Zgodność z Normami

Łącznik LGJ H50 produkowany jest w oparciu o najwyższe standardy techniczne obowiązujące w branży elektroinstalacyjnej. Zastosowana stal cynkowana metodą Sendzimira jest w pełni zgodna z normą PN-EN 10346:2015-09, co stanowi gwarancję powtarzalności parametrów materiałowych oraz odpowiedniej grubości warstwy ochronnej cynku. Dzięki temu instalatorzy i projektanci mają pewność, że system spełnia rygorystyczne wymogi bezpieczeństwa i trwałości stawiane nowoczesnym instalacjom przemysłowym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz infrastrukturze technicznej. Jest niezastąpiony w sytuacjach, gdzie trasa kablowa musi ominąć przeszkody architektoniczne, takie jak podciągi, rury czy inne elementy konstrukcyjne, lub zmienić kierunek pod kątem innym niż standardowe 90 stopni. Łącznik przegubowy LGJ H50 pozwala na tworzenie łuków o zmiennym promieniu oraz realizację pionowych uskoków trasy, co znacząco zwiększa elastyczność projektowania i szybkość montażu systemów nośnych.

Wskazówki Montażowe

Prawidłowy montaż łącznika jest kluczowy dla zachowania pełnej nośności i stabilności całej konstrukcji wsporczej. Aby zapewnić bezpieczne połączenie dwóch sekcji korytek, należy postępować zgodnie z poniższymi wytycznymi:

• Do poprawnego montażu jednego łącznika należy wykorzystać 2 kompletne zestawy śrub o rozmiarze M6.
• Zalecane jest stosowanie śrub typu SGKM6x10 lub SGM6x10, które gwarantują optymalny docisk i odporność na drgania.
• Podczas dokręcania należy zwrócić uwagę na zapewnienie ciągłości elektrycznej trasy, co jest kluczowe dla poprawnego działania ochrony przeciwporażeniowej i wyrównania potencjałów.

FAQ

• Czy łącznik LGJ H50 pasuje do korytek innych producentów? Produkt jest dedykowany do systemów BAKS o wysokości boku 50 mm, jednak dzięki uniwersalnej konstrukcji może być kompatybilny z innymi systemami o analogicznym profilu i rozstawie otworów.
• Jakie śruby są niezbędne do instalacji? Do montażu należy użyć 2 kompletów śrub SGKM6x10 lub SGM6x10 na każdy łącznik.
• Z jakiego materiału wykonany jest łącznik? Produkt wykonany jest ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia optymalną ochronę w warunkach standardowej wilgotności wewnątrz budynków.
