Łącznik przegubowy do korytka LGJ H42 | 142100 Baks

Opis i Kluczowe Cechy

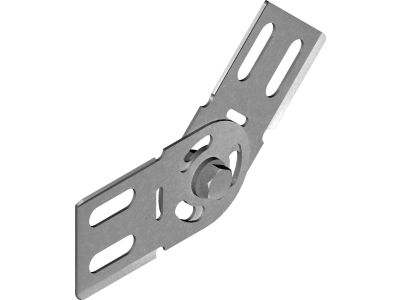

Łącznik przegubowy LGJ H42 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do tworzenia elastycznych połączeń w systemach tras kablowych. Produkt został zaprojektowany z myślą o instalacjach wymagających zmiany kąta prowadzenia korytek w płaszczyźnie pionowej, co pozwala na precyzyjne omijanie przeszkód architektonicznych oraz płynne dostosowanie instalacji do specyfiki obiektu. Wykonanie ze stali cynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2015-09 gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych.

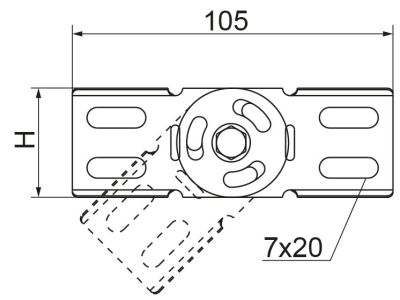

• Wysokość profilu: 42 mm, idealnie dopasowana do systemów korytek o wysokości H42.
• Materiał: Wysokogatunkowa stal cynkowana metodą Sendzimira, zapewniająca długowieczność powłoki ochronnej.
• Funkcjonalność: Możliwość płynnej regulacji kąta połączenia dwóch odcinków trasy kablowej.
• Solidność: Sztywna konstrukcja zapobiegająca odkształceniom pod wpływem obciążenia kablami.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 10346:2015-09, która określa parametry techniczne dla wyrobów płaskich stalowych ocynkowanych ogniowo w sposób ciągły. Dzięki temu użytkownik ma pewność, że powłoka cynkowa posiada odpowiednią przyczepność i grubość, co bezpośrednio przekłada się na bezpieczeństwo eksploatacji instalacji elektrycznej w warunkach wewnętrznych. Zastosowanie certyfikowanych materiałów przez producenta BAKS to gwarancja powtarzalności wymiarowej i pełnej kompatybilności z systemami nośnymi.

Zastosowanie

Łącznik LGJ H42 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz telekomunikacyjnych. Jest niezastąpiony w miejscach, gdzie trasa kablowa musi zmienić swój bieg pod nietypowym kątem, którego nie obsługują standardowe kształtki stałe. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych o złożonej infrastrukturze.
• Budynkach użyteczności publicznej i biurowcach.
• Centrach danych, gdzie wymagana jest precyzja w prowadzeniu wiązek kablowych.
• Infrastrukturze technicznej wymagającej częstych modyfikacji układu tras.

Wskazówki Montażowe

Prawidłowy montaż łącznika przegubowego LGJ H42 jest kluczowy dla zachowania ciągłości mechanicznej trasy. Do poprawnej instalacji jednego łącznika należy wykorzystać 2 komplety śrub montażowych. Producent zaleca stosowanie śrub typu SGKM6x10 lub SGM6x10, które zapewniają optymalną siłę docisku i stabilność połączenia. Podczas montażu należy zwrócić uwagę na:

• Równomierne dokręcenie śrub w celu uniknięcia naprężeń punktowych.
• Zapewnienie odpowiedniego promienia gięcia kabli przy ustawianiu kąta łącznika.
• Zachowanie ciągłości elektrycznej trasy (w razie potrzeby stosując dodatkowe linki uziemiające, jeśli wymagają tego przepisy lokalne).

FAQ

• Czy łącznik LGJ H42 można stosować na zewnątrz budynków? Produkt wykonany w technologii cynkowania Sendzimira jest dedykowany głównie do środowisk o niskiej i średniej korozyjności (wnętrza budynków). W przypadku agresywnych środowisk zewnętrznych zaleca się konsultację w celu doboru wersji cynkowanej ogniowo zanurzeniowo lub ze stali nierdzewnej.
• Ile śrub potrzebuję do montażu jednego łącznika? Do zamontowania jednego łącznika LGJ H42 wymagane są 2 komplety śrub (śruba + nakrętka) o rozmiarze M6 (np. SGKM6x10).
• Czy łącznik pasuje do korytek innych producentów? Łącznik jest w pełni kompatybilny z systemem BAKS H42. Przy stosowaniu z korytkami innych producentów należy zweryfikować rozstaw otworów montażowych oraz wysokość boku korytka.
