Łącznik przegubowy do korytka LGFJ H60 | 164512 Baks

Alternatywny kod produktu: LGFJH60

Opis i Kluczowe Cechy

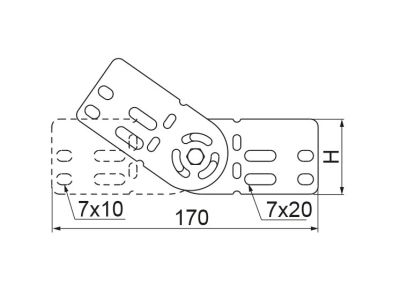

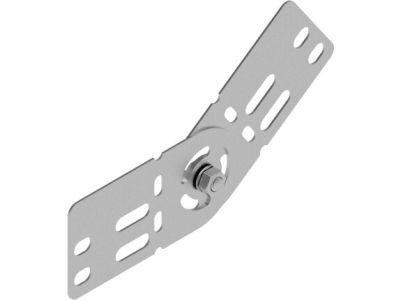

Łącznik przegubowy LGFJ H60 to profesjonalny element konstrukcyjny systemu tras kablowych renomowanej marki BAKS. Został zaprojektowany z myślą o tworzeniu elastycznych połączeń korytek siatkowych typu KF oraz innych systemów o wysokości boku 60 mm. Dzięki swojej unikalnej konstrukcji, łącznik pozwala na płynną regulację kąta nachylenia trasy w płaszczyźnie pionowej, co jest kluczowe przy omijaniu przeszkód architektonicznych lub zmianie poziomów prowadzenia instalacji. Wykonanie z wysokiej jakości stali ocynkowanej metodą Sendzimira zapewnia doskonałą odporność na korozję oraz trwałość mechaniczną, niezbędną w wymagających środowiskach przemysłowych.

• Wysokość profilu: 60 mm, idealnie dopasowana do standardowych korytek serii H60.
• Materiał: Stal cynkowana galwanicznie lub metodą Sendzimira, gwarantująca długowieczność instalacji.
• Regulacja kątowa: Możliwość precyzyjnego ustawienia kąta połączenia dwóch odcinków trasy.
• Stabilność konstrukcyjna: Sztywne połączenie po dokręceniu śrub montażowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne obowiązujące w branży elektroinstalacyjnej. Łącznik LGFJ H60 jest produkowany zgodnie z normą PN-EN 61537, która określa wymagania i badania dla systemów korytek i drabin kablowych do prowadzenia przewodów. Zapewnia to pełną ciągłość elektryczną trasy kablowej, co jest niezbędne dla prawidłowego funkcjonowania ochrony przeciwporażeniowej oraz systemów wyrównywania potencjałów.

Zastosowanie

Łącznik przegubowy znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz w infrastrukturze technicznej. Jest niezastąpiony w sytuacjach, gdzie standardowe kształtki (kolanka, łuki) nie pozwalają na uzyskanie wymaganego kąta załamania trasy. Idealnie sprawdza się w:

• Halach produkcyjnych i magazynowych przy omijaniu elementów konstrukcyjnych dachu.
• Serwerowniach i centrach danych przy wprowadzaniu kabli do szaf rackowych.
• Tunelach technicznych i szachtach kablowych o nieregularnym przebiegu.
• Instalacjach napowietrznych wymagających kompensacji różnic poziomów.

Wskazówki Montażowe

Prawidłowy montaż łącznika LGFJ H60 jest kluczowy dla zachowania sztywności i bezpieczeństwa całej trasy kablowej. Aby uzyskać optymalne parametry mechaniczne, należy przestrzegać poniższych wytycznych:

• Do montażu jednego łącznika należy użyć minimum 4 kompletów śrub o rozmiarze M6. Zalecane są śruby typu SGKM6x12 lub SGM6x12.
• Śruby należy dokręcać z odpowiednim momentem, aby zapewnić trwałość połączenia i ciągłość galwaniczną.
• W przypadku łączenia korytek o dużej szerokości, zaleca się stosowanie łączników po obu stronach boku korytka.
• Należy upewnić się, że po ustawieniu żądanego kąta, wszystkie elementy mocujące są stabilnie zablokowane.

FAQ

• Czy łącznik LGFJ H60 pasuje do korytek innych producentów? Tak, o ile wysokość boku korytka wynosi 60 mm, jednak pełną kompatybilność i deklarowaną wytrzymałość gwarantuje stosowanie z systemem BAKS.
• Ile śrub potrzebuję do montażu? Producent zaleca użycie minimum 4 kompletów śrub (śruba + nakrętka kołnierzowa) na jeden łącznik, aby zapewnić stabilność mechaniczną.
• Czy produkt wymaga dodatkowego uziemienia? Przy poprawnym skręceniu śrubami SGKM6x12, łącznik zapewnia ciągłość elektryczną trasy, co zazwyczaj eliminuje konieczność stosowania dodatkowych linek uziemiających między sekcjami.
