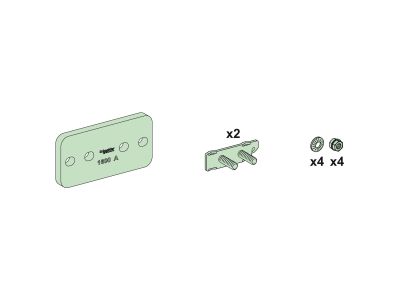

Łącznik poziomy Linergy EV 1600A PSet | LVS04620 Schneider Electric

Opis i Kluczowe Cechy

Łącznik poziomy Linergy EV 1600A PSet to zaawansowane rozwiązanie przeznaczone do wysokowydajnych systemów rozdziału energii elektrycznej. Zaprojektowany z myślą o kompatybilności z łącznikami do poziomych szyn zbiorczych Linergy LGYE o grubości 5 mm, zapewnia niezawodne połączenia nawet w najbardziej wymagających instalacjach. Przeznaczony do pracy z prądem znamionowym 1600A i odporny na zwarcia o wartości Icw 100 kA przez 1 sekundę.

• Prąd znamionowy 1600A: Gwarantuje stabilne i bezpieczne przesyłanie dużych mocy w systemach energetycznych, spełniając wymagania wysokowydajnych instalacji.
• Odporność na zwarcia Icw 100 kA (1s): Chroni system przed uszkodzeniami mechanicznymi i termicznymi w przypadku zwarć, zwiększając niezawodność pracy.
• Kompatybilność z szynami 5 mm: Precyzyjne dopasowanie do standardowych szyn zbiorczych Linergy LGYE, ułatwiające montaż i integrację z istniejącymi systemami.
• Wysokie stopnie ochrony (IP30/IP31/IP55): Ochrona przed ciałami stałymi i pyłem (IP30/IP31) lub wodą (IP55) – dostosowanie do różnych warunków środowiskowych.
• Przeznaczony do systemów wysokowydajnych: Idealne rozwiązanie dla przemysłowych stacji rozdzielczych, centrów danych, elektrowni i innych aplikacji wymagających maksymalnej niezawodności.

Zgodność z Normami

Łącznik Linergy EV 1600A PSet spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury rozdzielczej, w tym normami IEC 61439-1 oraz IEC 60947-1. Zapewnia zgodność z wymaganiami dotyczącymi wytrzymałości zwarciowej i bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik poziomy Linergy EV 1600A PSet znajduje zastosowanie w systemach wymagających wysokiej niezawodności i wydajności energetycznej. Jego konstrukcja pozwala na efektywne łączenie i rozłączanie obwodów w ekstremalnych warunkach pracy.

• Przemysłowe stacje rozdzielcze – rozdział energii w zakładach produkcyjnych o dużym zapotrzebowaniu.
• Centra danych – niezawodne zasilanie krytycznych systemów IT.
• Elektrownie i podstacje – bezpieczne łączenie szyn zbiorczych w instalacjach wysokiego napięcia.
• Systemy zasilania awaryjnego – nieprzerwane dostarczanie energii w razie awarii sieci głównej.
• Infrastruktura kolejowa i transportowa – stabilne połączenia w systemach zasilania trakcji.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Łącznik montować na szynach zbiorczych o grubości 5 mm, zapewniając odpowiednie momenty dokręcania zgodnie z zaleceniami producenta. Po montażu przeprowadzić testy zwarciowe i sprawdzić poprawność połączeń. Przechowywać w suchym i czystym miejscu, z dala od źródeł wilgoci i zanieczyszczeń.

FAQ

• Jaki jest maksymalny prąd zwarciowy, na jaki odporny jest łącznik? Łącznik poziomy Linergy EV 1600A PSet posiada odporność zwarciową na poziomie 100 kA (wartość skuteczna) przez 1 sekundę.
• Czy łącznik można stosować w warunkach zewnętrznych? Tak, w zależności od wersji może posiadać stopień ochrony IP55, co umożliwia stosowanie w warunkach narażonych na opady atmosferyczne.
• Jakie normy spełnia łącznik? Produkt spełnia wymogi norm IEC 61439-1 oraz IEC 60947-1, a także posiada deklarację zgodności CE.
