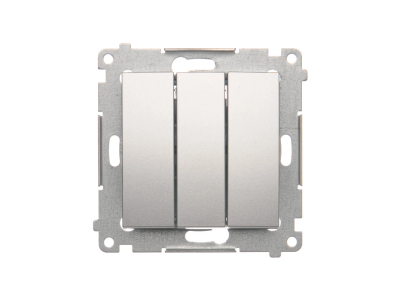

Łącznik potrójny z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, srebrny mat DW31L.01/43 | DW31L.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-0311xx-043

Opis i Kluczowe Cechy

Łącznik potrójny z podświetleniem LED (symbol DW31L.01/43) to modułowe urządzenie przeznaczone do sterowania obwodami oświetleniowymi. Prąd znamionowy 10AX oraz napięcie 250V zapewniają bezpieczną pracę w standardowych instalacjach domowych i biurowych. Wyposażony w szybkozłącza, które przyspieszają montaż i eliminują potrzebę używania narzędzi do zaciskania przewodów. Podświetlenie LED ułatwia lokalizację łącznika w ciemności oraz sygnalizuje stan włączenia. Wykonany w kolorze srebrnym matowym, pasuje do nowoczesnych aranżacji wnętrz.

• Prąd znamionowy 10AX: gwarantuje niezawodną pracę przy obciążeniach żarowych i LED bez ryzyka przegrzania styków.
• Napięcie 250 V AC: kompatybilność z typowymi sieciami jednofazowymi w budynkach.
• Szybkozłącza (zaciski bezśrubowe): skracają czas instalacji i umożliwiają szybką wymianę bez użycia śrubokręta.
• Podświetlenie LED: ułatwia obsługę w warunkach słabego oświetlenia i działa jako sygnalizacja stanu załączenia.
• Estetyczny design srebrny mat: nowoczesny wygląd pasujący do minimalistycznych wnętrz i ram dekoracyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik potrójny z podświetleniem LED umożliwia sterowanie oświetleniem z trzech niezależnych miejsc. Sprawdza się w pomieszczeniach o długich korytarzach, klatkach schodowych oraz w salonach z kilkoma punktami dostępu do światła.

• Sterowanie oświetleniem z trzech punktów (np. na początku, środku i końcu korytarza).
• Współpraca z łącznikami schodowymi w układzie krzyżowym do realizacji funkcji potrójnego załączania.
• Zastosowanie w systemach automatyki domowej jako element sterowania ręcznego z sygnalizacją LED.
• Montaż w puszkach instalacyjnych w obwodach oświetleniowych klatek schodowych, garaży i holów.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Łącznik przeznaczony jest do montażu w puszce instalacyjnej o standardowej głębokości. Przewody należy podłączyć do szybkozłączy zgodnie z oznaczeniami na obudowie – nie wymagają one zaciskania narzędziem. Przekrój podłączanych przewodów dobrać do prądu obciążenia (maksymalnie zgodny z instrukcją producenta). Po zamontowaniu zaleca się sprawdzenie poprawności działania przed załączeniem napięcia.

FAQ

• Czy podświetlenie LED działa stale czy tylko po załączeniu łącznika? Podświetlenie LED jest aktywne również w stanie wyłączenia – umożliwia łatwe zlokalizowanie łącznika w ciemności. Po załączeniu obwodu dioda może zmienić jasność lub zgasnąć w zależności od konfiguracji (szczegóły w instrukcji dołączonej do produktu).
• Jaki stopień ochrony IP ma ten łącznik? Produkt jest przeznaczony do montażu wewnątrz pomieszczeń suchych, w standardowej puszce instalacyjnej. W dokumentacji producenta nie podano stopnia IP – zaleca się stosowanie w miejscach nienarażonych na wilgoć i zachlapanie.
• Czy łącznik potrójny można zastosować do sterowania odbiornikami innymi niż oświetlenie? Prąd znamionowy 10AX jest przystosowany głównie do obciążeń żarowych, halogenowych i LED. Do sterowania silnikami lub urządzeniami indukcyjnymi wymagana jest konsultacja z projektantem instalacji – nie należy przekraczać podanych parametrów.
