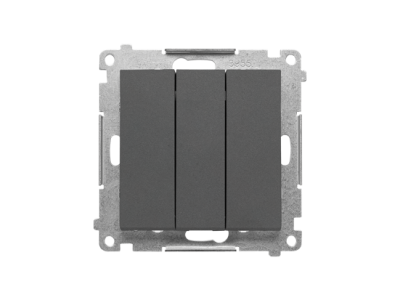

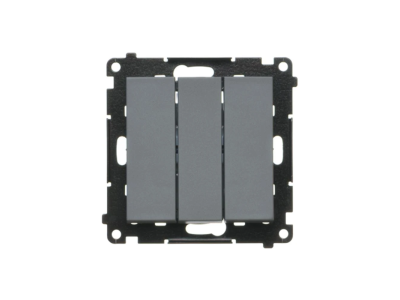

Łącznik potrójny z podświetleniem LED (moduł) 10 AX, 250 V~, szybkozłącza, Grafitowy mat Simon 55 | TW31L.01/116 Kontakt Simon

Alternatywny kod produktu: WMDL-031xx4-0116

Opis i Kluczowe Cechy

Łącznik potrójny z podświetleniem LED w kolorze grafitowym to modułowe urządzenie przeznaczone do montażu w szafach rozdzielczych i obudowach aparatury. Wyposażony w trzy niezależne styki, umożliwia jednoczesne sterowanie trzema obwodami o maksymalnym prądzie 10 A przy napięciu 250 V~. Wbudowana dioda LED sygnalizuje stan załączenia, co ułatwia identyfikację obwodów w ciemnych przestrzeniach. Szybkozłącza ułatwiają montaż i wymianę, skracając czas instalacji.

• Prąd znamionowy 10 A: Możliwość obciążenia obwodów oświetleniowych, gniazd wtykowych lub małych odbiorników bez konieczności stosowania łączników o wyższych parametrach.
• Napięcie znamionowe 250 V~: Kompatybilność z typowymi instalacjami domowymi i przemysłowymi o napięciu fazowym 230 V~.
• Podświetlenie LED: Ciągła sygnalizacja stanu załączenia ułatwia szybką identyfikację obwodów w rozdzielnicach i szafach sterowniczych.

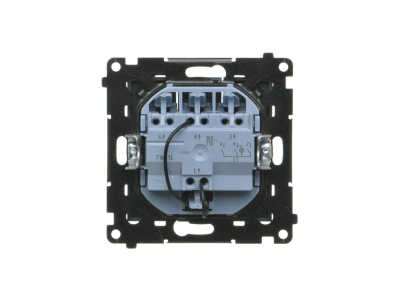

• Szybkozłącza: Uproszczony montaż i demontaż – eliminacja lutowania i skręcania śrub, co zwiększa wydajność prac instalacyjnych.
• Kolor grafitowy: Neutralny design dostosowany do nowoczesnych systemów modułowych Simon 55, estetycznie komponujący się z aparaturą elektryczną.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich PN-EN 60669-1 oraz PN-EN 60669-2-1 dotyczących łączników do użytku domowego i podobnego. Posiada deklarację zgodności CE.

Zastosowanie

Łącznik potrójny z podświetleniem LED znajduje zastosowanie w instalacjach elektrycznych wymagających jednoczesnego sterowania kilkoma obwodami.

• Sterowanie oświetleniem w pomieszczeniach wielofunkcyjnych (np. biura, hale magazynowe).
• Zarządzanie obwodami gniazd wtykowych w pomieszczeniach biurowych lub hotelowych.
• Instalacje w szafach sterowniczych do wyzwalania sygnałów lub urządzeń pomocniczych.
• Systemy automatyki budynkowej, gdzie konieczna jest wizualna sygnalizacja stanu pracy.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie montować w szynie DIN o szerokości 1 modułu w szafach rozdzielczych lub obudowach aparatury modułowej. Podłączenie przewodów do szybkozłączek odbywa się poprzez wsunięcie żyły do gniazda i zablokowanie mechanizmu – sprawdź poprawność połączenia przez lekkie pociągnięcie przewodu. Po zamontowaniu łącznika przetestuj działanie podświetlenia LED.

FAQ

• Czy łącznik współpracuje z systemem Simon 55? Tak, zaprojektowany z myślą o kompatybilności z systemem modułowym Simon 55, montowany w szynie DIN lub dedykowanych obudowach.
• Jakie przewody można podłączyć do szybkozłączek? Szybkozłącza akceptują przewody o przekroju do 2,5 mm² (zależnie od instrukcji producenta – sprawdź dokumentację techniczną).
• Czy podświetlenie LED pobiera dodatkowe obciążenie? Tak, dioda LED jest zasilana z obwodu sterowanego, co powoduje minimalne obciążenie rzędu kilku miliamperów – pomijalne w typowych instalacjach.
