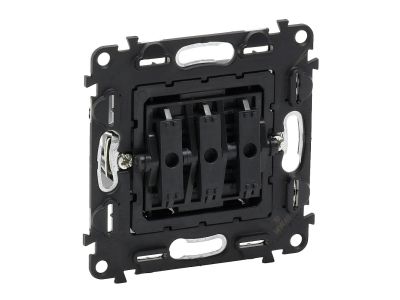

Łącznik potrójny 10AX, mechanizm, Valena Allure | 752003 Legrand

Opis i Kluczowe Cechy

Łącznik potrójny 10AX z serii Valena Allure (symbol 752003) to mechanizm przeznaczony do sterowania trzema niezależnymi obwodami oświetleniowymi. Dzięki prądowi znamionowemu 10 AX i napięciu 250 V~ zapewnia bezpieczne łączenie typowych obciążeń domowych i biurowych. Wyposażony w zaciski śrubowe, metalowy uchwyt montażowy oraz transparentną osłonę przeciwpyłową, ułatwia montaż i gwarantuje trwałość połączeń.

• Prąd znamionowy 10 AX: umożliwia bezpieczne łączenie obwodów oświetleniowych o standardowym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V~: kompatybilność z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i użyteczności publicznej.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, odporne na poluzowanie podczas eksploatacji.
• Metalowy uchwyt montażowy i możliwość montażu pazurkami lub wkrętami: elastyczność instalacji w puszkach podtynkowych o różnych konstrukcjach.
• Transparentna osłona przeciwpyłowa: chroni mechanizm przed zabrudzeniem w czasie montażu i eksploatacji, ułatwiając utrzymanie czystości.
• Możliwość wyposażenia w plakietki i ramki Valena Allure: umożliwia spójną aranżację wizualną z pozostałymi elementami serii.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących łączników instalacyjnych oraz posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Łącznik potrójny 10AX znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest niezależne sterowanie trzema obwodami oświetleniowymi z jednego punktu. Sprawdza się zarówno w nowych projektach, jak i modernizacjach.

• Sterowanie trzema oddzielnymi źródłami światła (np. lampy sufitowe, kinkiety, oświetlenie punktowe) w jednym pomieszczeniu.
• Zastosowanie w pomieszczeniach wielofunkcyjnych (salony, biura open space), gdzie różne strefy wymagają osobnego włączania oświetlenia.
• Jako element systemów sterowania oświetleniem w budynkach mieszkalnych, hotelach, obiektach użyteczności publicznej.
• Możliwość wykorzystania w prostych układach automatyki (w połączeniu z przekaźnikami lub sterownikami PLC) do przekazywania sygnałów załącz/wyłącz.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia elektryczne (SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Mechanizm montuje się w puszce podtynkowej za pomocą dołączonego metalowego uchwytu, wykorzystując pazurki lub wkręty zgodnie z instrukcją producenta. Przewody należy podłączyć do zacisków śrubowych, dokręcając śruby z momentem zgodnym z dokumentacją techniczną. Przekrój przewodów dobrać do obciążenia prądowego (max 10 AX). Po montażu zaleca się sprawdzenie poprawności działania przed załączeniem napięcia.

FAQ

• Czy łącznik jest podświetlany? W danych technicznych nie przewidziano opcji podświetlenia. Łącznik standardowo nie posiada wbudowanej lampki sygnalizacyjnej.
• Jaki stopień ochrony ma ten mechanizm? Producent nie podaje konkretnego stopnia IP. Mechanizm przeznaczony jest do montażu w suchych pomieszczeniach wewnętrznych, w osłonie ramki i puszki – należy zachować standardowe warunki dla instalacji podtynkowych.
• Czy łącznik może być używany do sterowania silnikami lub innymi odbiornikami indukcyjnymi? Łącznik przeznaczony jest do obwodów oświetleniowych (obciążenie rezystancyjne). Do sterowania silnikami lub obciążeniami indukcyjnymi należy stosować odpowiednie łączniki o parametrach dostosowanych do prądów rozruchowych.
