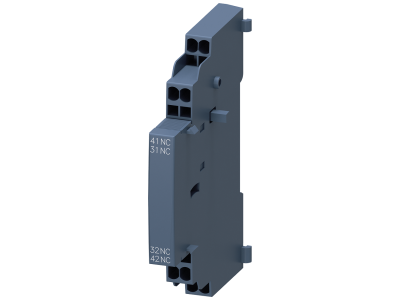

Łącznik pomocniczy do montażu z boku 2NC, Przyłącze sprężynowe do wyłącznika S00/S0 | 3RV2901-2C Siemens

Alternatywny kod produktu: 3RV29012C

Opis i Kluczowe Cechy

Łącznik pomocniczy 3RV2901-2C firmy Siemens z serii SIRIUS przeznaczony jest do montażu bocznego przy wyłącznikach silnikowych S00 i S0. Wyposażony w dwa zwierne styki pomocnicze o konfiguracji 2NC oraz przyłącze sprężynowe, co zapewnia szybki i pewny montaż bez użycia narzędzi. Dzięki kompaktowej budowie idealnie współpracuje z aparaturą modułową w rozdzielnicach przemysłowych.

• Styki 2NC (normalnie zamknięte): Umożliwiają niezawodną sygnalizację stanu wyłącznika – sygnał zaniku napięcia lub zadziałania zabezpieczenia jest natychmiast przekazywany do układu sterowania.
• Przyłącze sprężynowe: Eliminuje potrzebę dokręcania śrub, skraca czas instalacji i zapewnia stały nacisk na przewód, co gwarantuje długotrwałą pewność połączenia.
• Montaż boczny do wyłączników S00/S0: Umożliwia rozbudowę funkcji sygnalizacyjnych bez zwiększania szerokości zabudowy w szafie sterowniczej.
• System SIRIUS (Siemens): Zapewnia pełną kompatybilność mechaniczną i elektryczną z wyłącznikami 3RV2, gwarantując spójność całego układu automatyki.
• Beznarzędziowe podłączanie przewodów: Przyspiesza prace instalacyjne i redukuje ryzyko błędów montażowych – przewód wystarczy wsunąć w gniazdo.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej (certyfikat CE). Spełnia standardy jakości i bezpieczeństwa obowiązujące w aparaturze łączeniowej, w tym wymagania normy DIN dotyczącej systemów modułowych. System SIRIUS spełnia międzynarodowe normy dla wyłączników silnikowych.

Zastosowanie

Łącznik pomocniczy 3RV2901-2C znajduje zastosowanie wszędzie tam, gdzie konieczne jest przekazywanie informacji o stanie wyłącznika do układów sterowania lub sygnalizacji.

• Sygnálizacja zadziałania wyłącznika silnikowego w szafach sterowniczych linii produkcyjnych.
• Przekazywanie sygnału o stanie łącznika do sterownika PLC w celu realizacji sekwencji awaryjnych.
• Monitorowanie pozycji styków w rozdzielnicach zasilających urządzenia przemysłowe – szybkie wykrycie przerwy w obwodzie.
• Rozszerzenie funkcji diagnostycznych systemów automatyki budynkowej (np. sygnalizacja zadziałania wyłącznika w obwodzie oświetlenia awaryjnego).

Wskazówki Montażowe

Montaż i podłączenie łącznika pomocniczego może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po odłączeniu zasilania od całego obwodu. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) jako element dobudowywany z boku wyłącznika. Przed instalacją należy sprawdzić kompatybilność z wyłącznikiem (S00/S0, seria 3RV2). Przyłącze sprężynowe – przewód o odpowiednim przekroju (zgodnym z dokumentacją techniczną wyłącznika) wprowadzić do gniazda aż do oporu. Nie stosować nadmiernej siły. Po montażu sprawdzić poprawność działania styków przy użyciu miernika.

FAQ

• Czy łącznik jest podświetlany? Nie, 3RV2901-2C to czysty łącznik pomocniczy bez elementów podświetlających. Sygnalizacja stanu wymaga dodatkowego wskaźnika w obwodzie sterowniczym.
• Jaki jest stopień ochrony łącznika? Łącznik przeznaczony jest do montażu wewnątrz szafy sterowniczej lub rozdzielnicy. Stopień ochrony odpowiada typowym warunkom pracy w suchym otoczeniu, co zapewnia izolacja obudowy i styków przed dotykiem bezpośrednim.
• Jaką funkcję pełnią styki 2NC? Styki normalnie zamknięte (NC) przewodzą prąd w stanie spoczynku. Zadziałanie wyłącznika (np. przeciążenie) powoduje rozwarcie styków i przerwanie obwodu, co może być wykorzystane do wyłączenia sterowania lub wysterowania alarmu.
